Grundfos TPD 100-120/2 A-F-A-BQQE-IW1 (98958095)
Producto ID: 98958095
Solicitud de precio y disponibilidad
Grundfos TPD 100-120/2 A-F-A-BQQE-IW1 (98958095)
Grundfos TPD 100-120/2 A-F-A-BQQE-IW1 (98958095)
| Paneles control: | |
| Frequency converter: | None |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -25 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 2896 rpm |

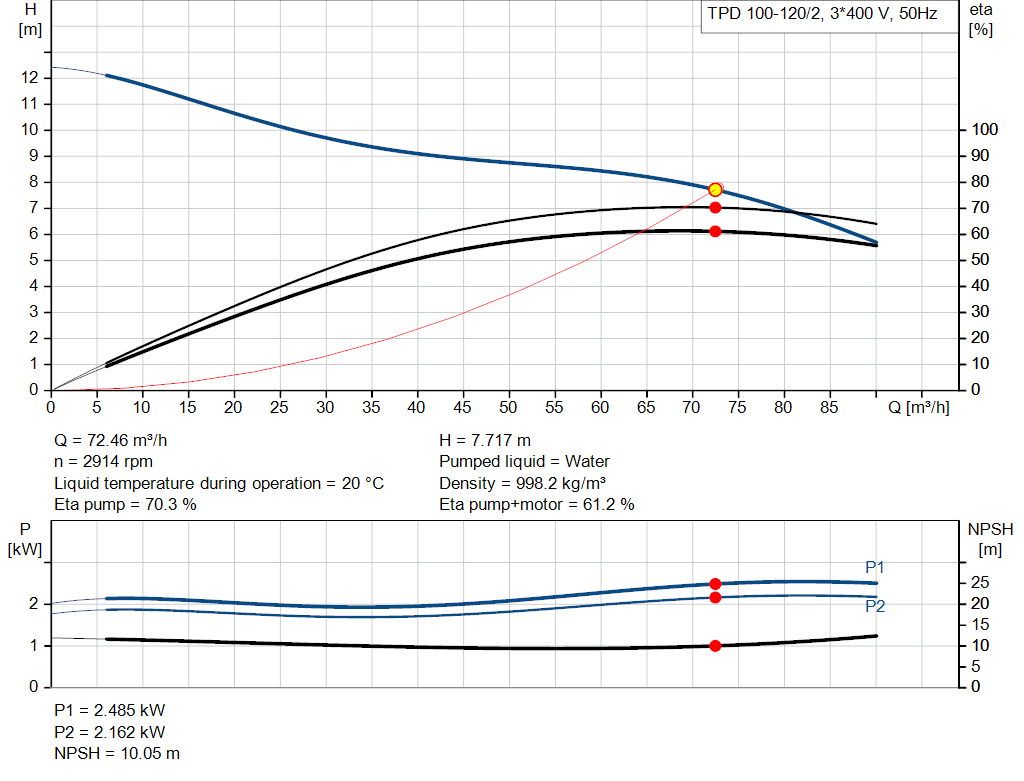

| Caudal nominal: | 72.8 m³/h |
| Altura nominal: | 7.79 m |
| Diámetro real del impulsor: | 104 mm |
| Cierre primario: | BQQE |
| Código del cierre: | BQQE |
| Tolerancia de curva: | ISO9906:2012 3B2 |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Impulsor: | Acero inoxidable |
| EN 1.4301 | |
| AISI 304 | |
| Instalación: | |
| Rango de temperaturas ambientes: | -30 .. 60 °C |
| Presión de trabajo máxima: | 10 bar |
| Presión máxima a la temp. declarada: | 10 bar / 120 °C |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tipo de conexión: | DIN |
| Tamaño de la conexión: | DN 100 |
| Presión nominal para la conexión: | PN 10 |

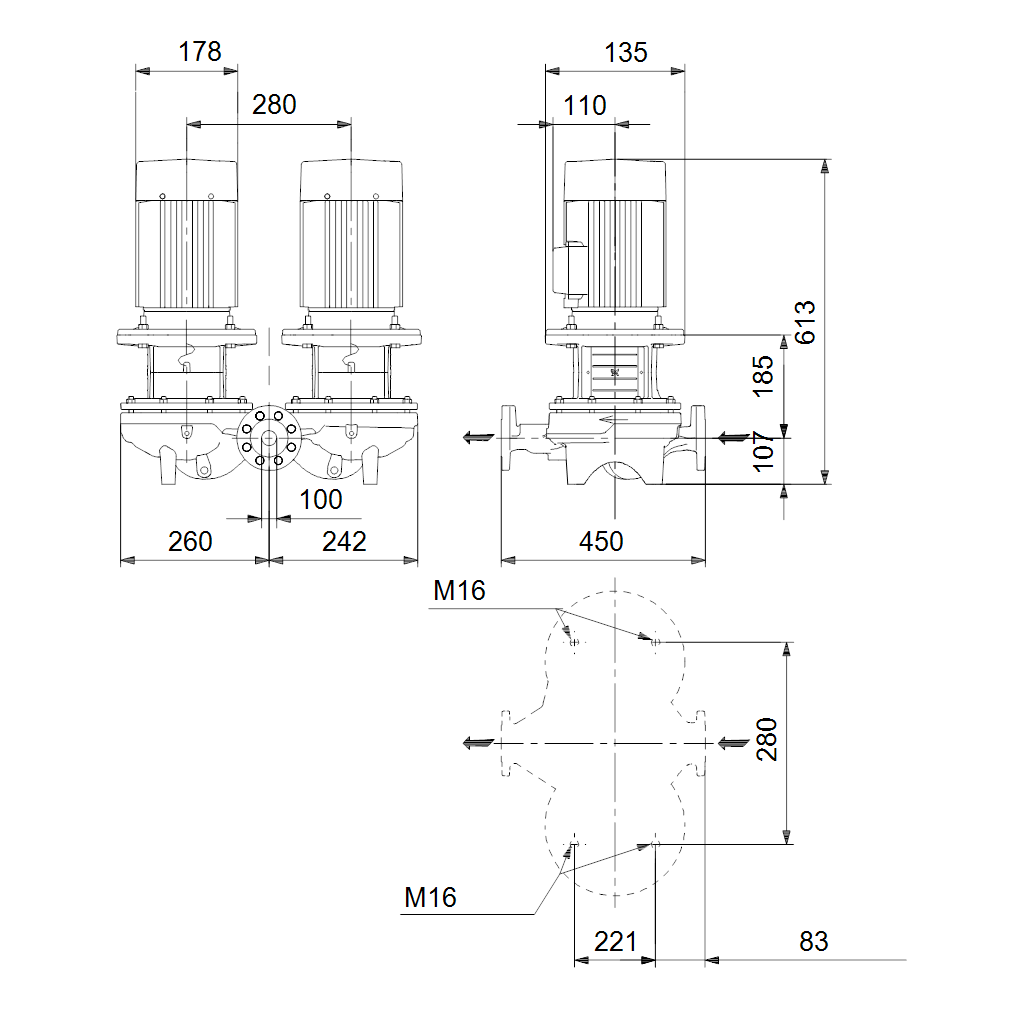

| Longitud puerto a puerto: | 450 mm |
| Tamaño de la brida del motor: | FT115 |

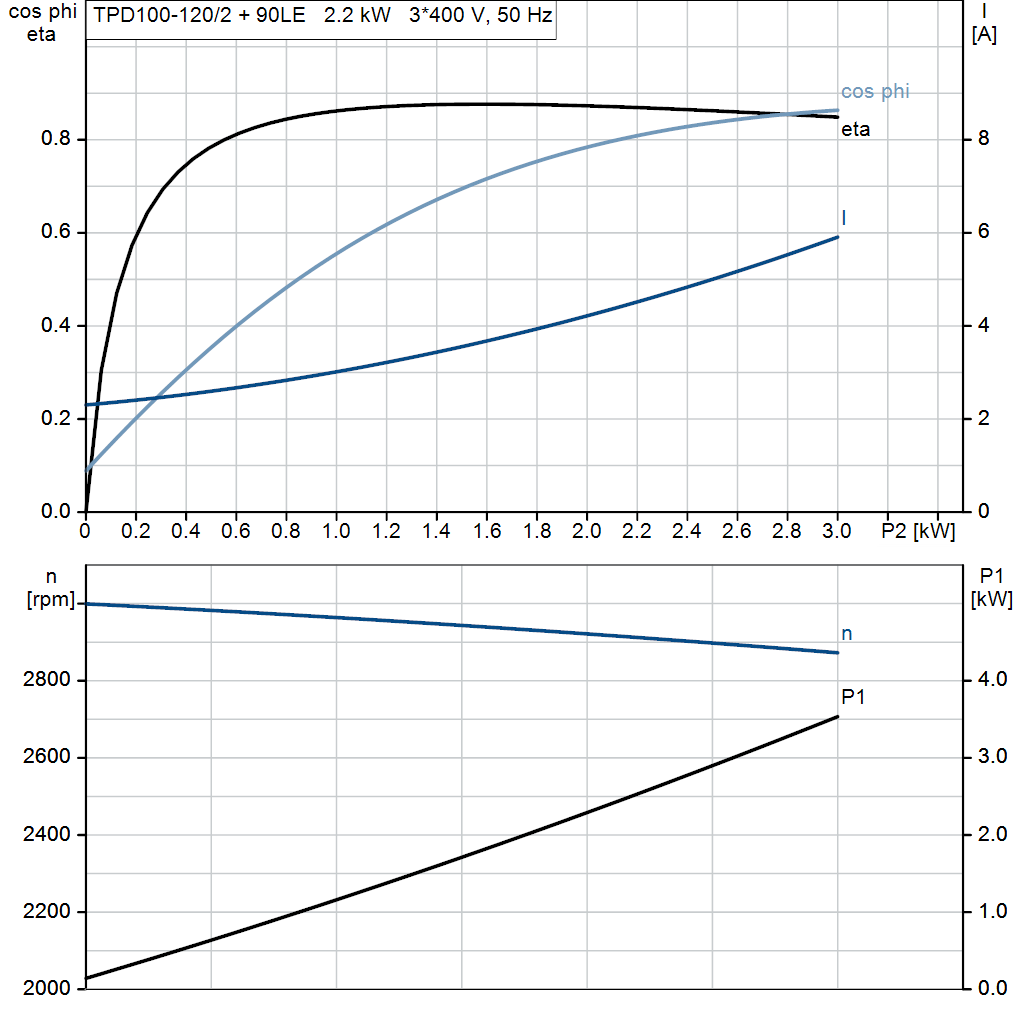

| Datos eléctricos: | |
| Tipo de motor: | 90LE |
| Potencia nominal - P2: | 2.2 kW |
| Frecuencia de red: | 50 Hz |

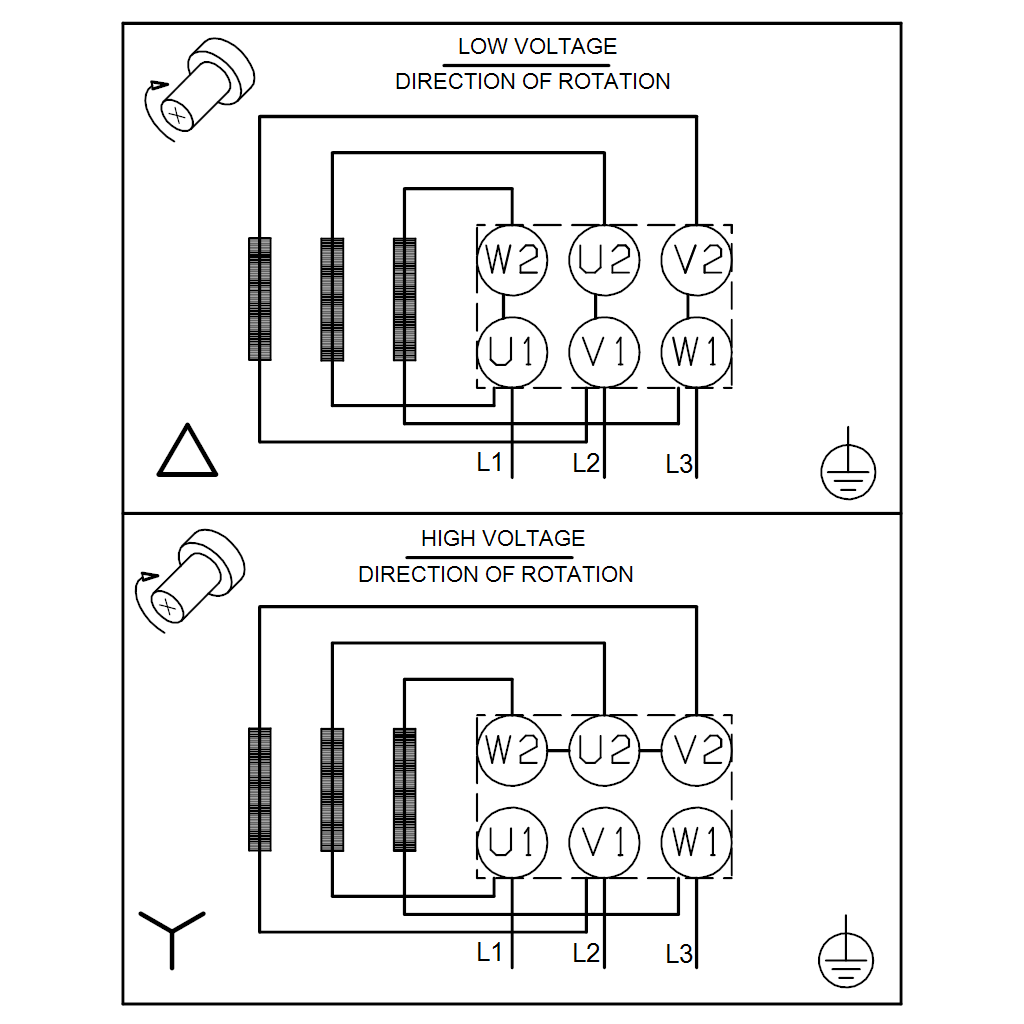

| Tensión nominal: | 3 x 380-415D V |
| Intensidad nominal: | 4.65 A |
| Intensidad de arranque: | 840-920 % |
| Cos phi - factor de potencia: | 0.86-0.80 |
| Velocidad nominal: | 2890-2910 rpm |
| Clase eficiencia IE: | IE3 |
| Eficiencia del motor a carga total: | 85.9 % |
| Eficiencia del motor a una carga de 3/4: | 88.2-87.2 % |
| Eficiencia del motor a una carga de 1/2: | 88.0-85.5 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | 55 Dust/Jetting |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 85U11908 |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 118 kg |
| Peso bruto: | 139 kg |
| Volumen de transporte: | 0.39 m³ |
Piezas de repuesto
| Part Number | Product Name |
|---|---|
| 98164277 | Spare, Plug vent |
| 98313337 | Kit cierre mecanico |
Aplicaciones
- Aire acondicionado en edificación comercial — Mejore la comodidad del usuario y reduzca los costes de vida con bombas inteligentes que se integran fácilmente en su sistema de refrigeración basado en aire o hidráulico.
category
- Bombas en líneaLas bombas en línea monoetapa se utilizan normalmente en edificios comerciales para aplicaciones de aire acondicionado y calefacción. Estas bombas están equipadas con cierres de eje mecánicos y motores de tipo estándar. Presentan acoplamiento cerrado, lo que quiere decir que la bomba y el motor son dos unidades independientes, lo que las hace menos sensibles a las impurezas presentes en el líquido bombeado.
