Grundfos TPD 100-30/4 AI-F-A-BQQE-EW3 (93425841)
Producto ID: 93425841
Solicitud de precio y disponibilidad
Grundfos TPD 100-30/4 AI-F-A-BQQE-EW3 (93425841)
Grundfos TPD 100-30/4 AI-F-A-BQQE-EW3 (93425841)
| Paneles control: | |
| Frequency converter: | None |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -25 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 1419 rpm |

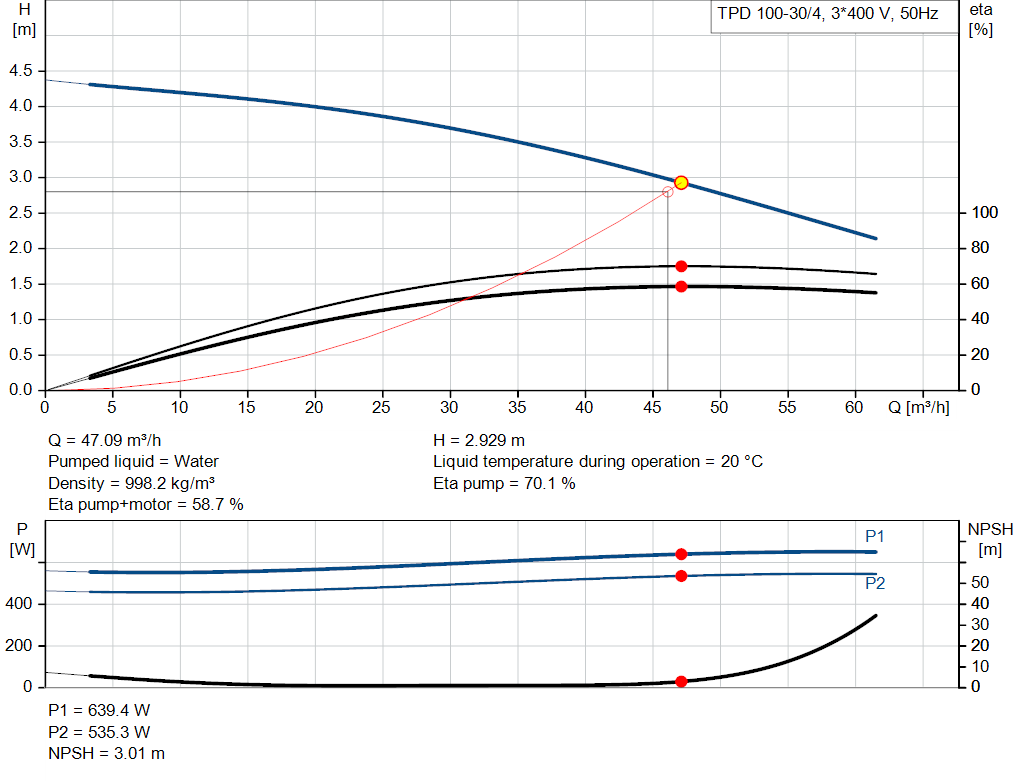

| Caudal nominal: | 46.1 m³/h |
| Altura nominal: | 2.8 m |
| Diámetro real del impulsor: | 119 mm |
| Cierre primario: | BQQE |
| Código del cierre: | BQQE |
| Tolerancia de curva: | ISO9906:2012 3B2 |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Impulsor: | Acero inoxidable |
| EN 1.4301 | |
| AISI 304 | |
| Instalación: | |
| Rango de temperaturas ambientes: | -20 .. 55 °C |
| Presión de trabajo máxima: | 6 bar |
| Presión máxima a la temp. declarada: | 6 bar / 120 °C |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tipo de conexión: | DIN |
| Tamaño de la conexión: | DN 100 |
| Presión nominal para la conexión: | PN 6 |

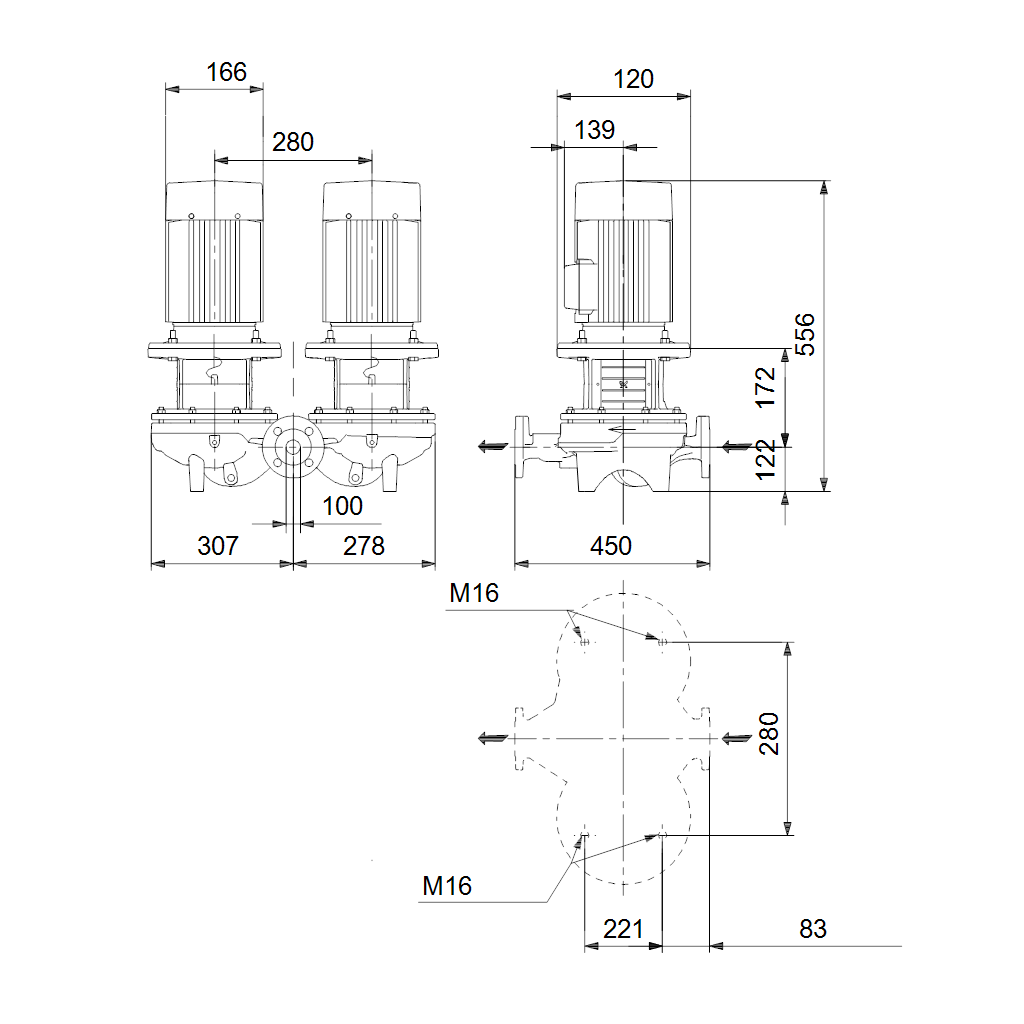

| Longitud puerto a puerto: | 450 mm |
| Tamaño de la brida del motor: | FT100 |
| Datos eléctricos: | |
| Tipo de motor: | WEG |
| Potencia nominal - P2: | 0.55 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 220-240D/380-415Y V |
| Intensidad nominal: | 2,12-2,08/1,23-1,2 A |
| Intensidad de arranque: | 810-890 % |
| Cos phi - factor de potencia: | 0.81 |
| Velocidad nominal: | 1440 rpm |
| Eficiencia: | IE4 83,9% |
| Clase eficiencia IE: | IE4 |
| Eficiencia del motor a carga total: | 83.9 % |
| Eficiencia del motor a una carga de 3/4: | 82.6-81.8 % |
| Eficiencia del motor a una carga de 1/2: | 80.8-78.9 % |
| Número de polos: | 4 |
| Grado de protección (IEC 34-5): | IP55 |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 93384057 |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.45 |
| Peso neto: | 110 kg |
| Peso bruto: | 131 kg |
| Volumen de transporte: | 0.39 m³ |
Aplicaciones
- Aire acondicionado en edificación comercial — Mejore la comodidad del usuario y reduzca los costes de vida con bombas inteligentes que se integran fácilmente en su sistema de refrigeración basado en aire o hidráulico.
category
- Bombas en líneaLas bombas en línea monoetapa se utilizan normalmente en edificios comerciales para aplicaciones de aire acondicionado y calefacción. Estas bombas están equipadas con cierres de eje mecánicos y motores de tipo estándar. Presentan acoplamiento cerrado, lo que quiere decir que la bomba y el motor son dos unidades independientes, lo que las hace menos sensibles a las impurezas presentes en el líquido bombeado.
