Grundfos TP 100-250/2 A-F-B-BQQE-NW1 (96109224)
Producto ID: 96109224
Solicitud de precio y disponibilidad
Grundfos TP 100-250/2 A-F-B-BQQE-NW1 (96109224)
Grundfos TP 100-250/2 A-F-B-BQQE-NW1 (96109224)
| Paneles control: | |
| Frequency converter: | None |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -25 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 2935 rpm |
| Caudal nominal: | 135 m³/h |
| Altura nominal: | 21.3 m |
| Diámetro real del impulsor: | 145 mm |
| Cierre primario: | BQQE |
| Código del cierre: | BQQE |
| Tolerancia de curva: | ISO9906:2012 3B |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Impulsor: | Bronce |
| CuSn10-C | |
| Instalación: | |
| Rango de temperaturas ambientes: | -30 .. 60 °C |
| Presión de trabajo máxima: | 16 bar |
| Presión máxima a la temp. declarada: | 16 bar / 120 °C |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tipo de conexión: | DIN |
| Tamaño de la conexión: | DN 100 |
| Presión nominal para la conexión: | PN 16 |

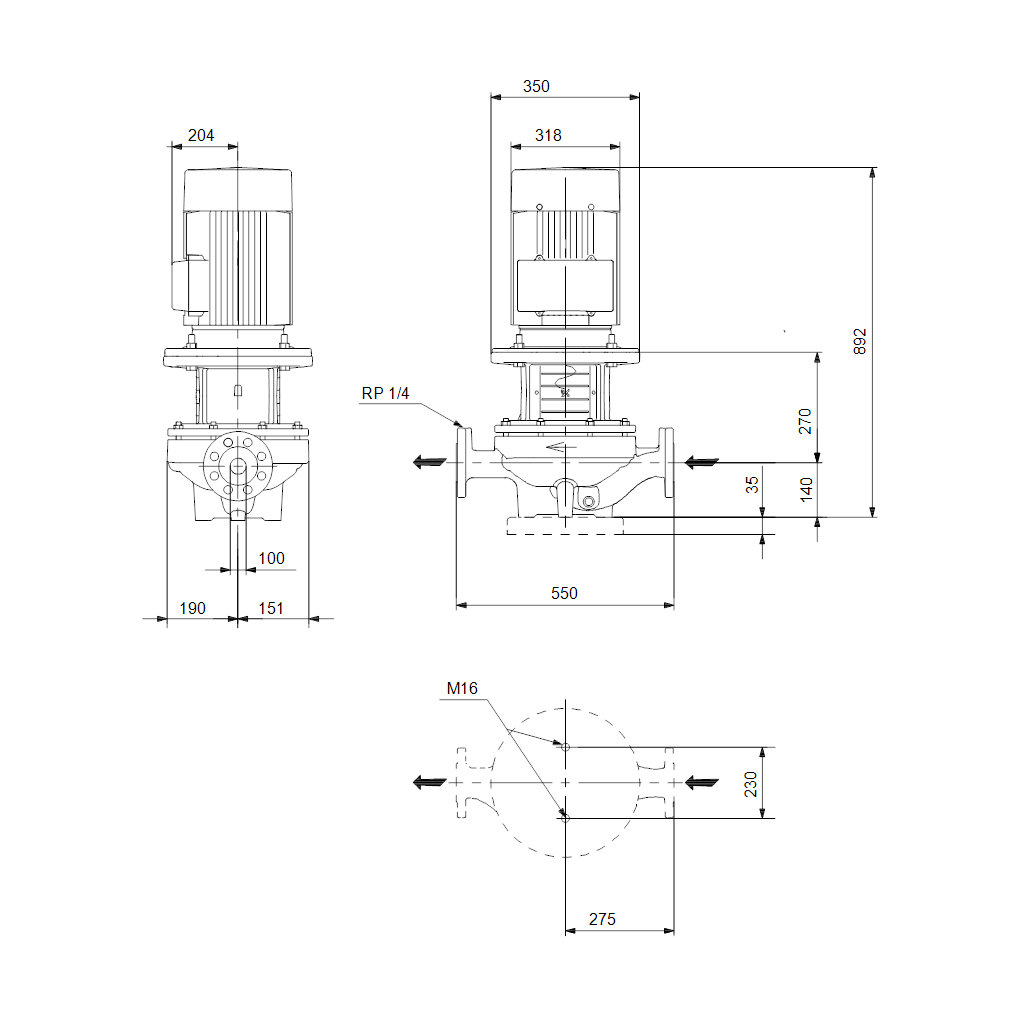

| Longitud puerto a puerto: | 550 mm |
| Tamaño de la brida del motor: | FF300 |
| Datos eléctricos: | |

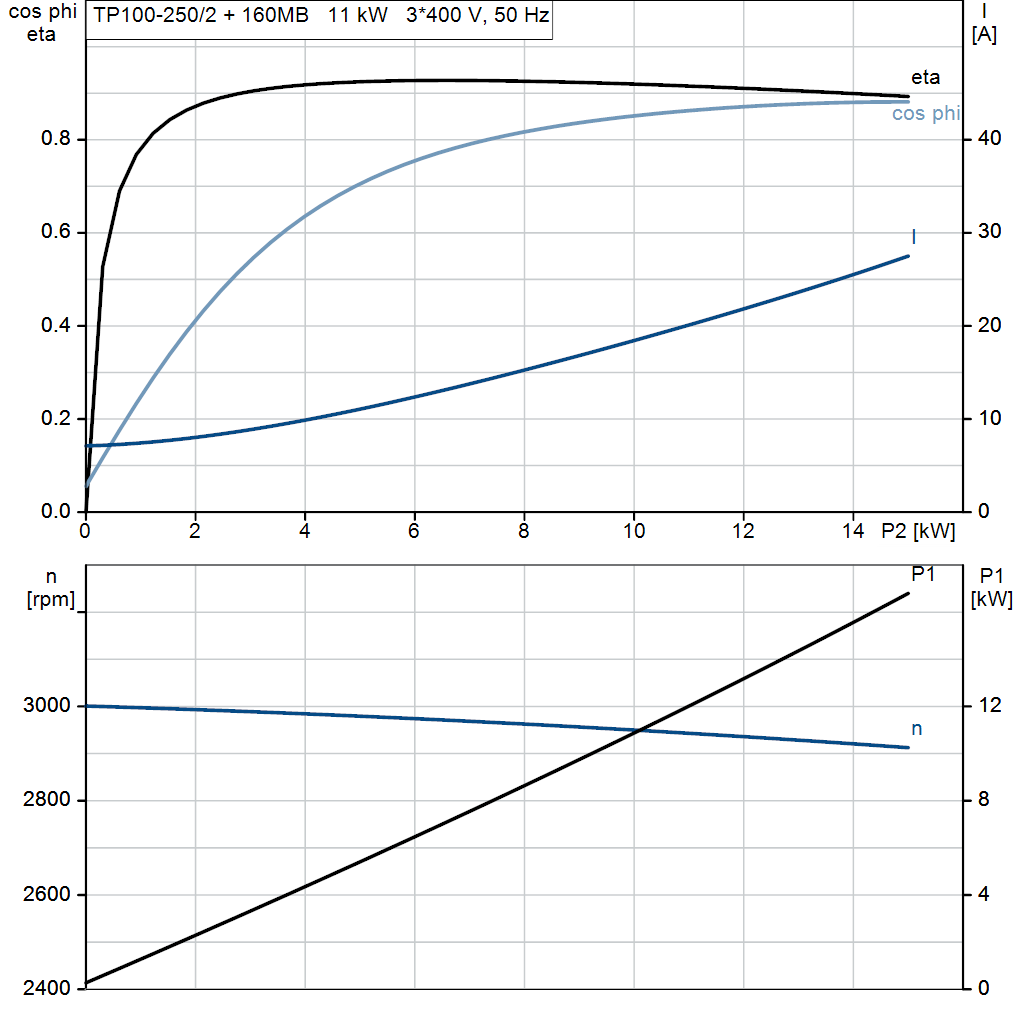

| Tipo de motor: | 160MB |
| Potencia nominal - P2: | 11 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 380-415D/660-690Y V |
| Intensidad nominal: | 20,8-19,8/12,0-11,8 A |
| Intensidad de arranque: | 660-780 % |
| Cos phi - factor de potencia: | 0.88-0.84 |
| Velocidad nominal: | 2940-2950 rpm |
| Clase eficiencia IE: | IE3 |
| Eficiencia del motor a carga total: | 91.2 % |
| Eficiencia del motor a una carga de 3/4: | 91.8 % |
| Eficiencia del motor a una carga de 1/2: | 91.3-91.2 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | 55 Dust/Jetting |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 87420021 |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 181 kg |
| Peso bruto: | 205 kg |
| Volumen de transporte: | 0.56 m³ |
Piezas de repuesto
| Part Number | Product Name |
|---|---|
| 96039354 | Kit, Stub shaft |
Aplicaciones
- Aire acondicionado en edificación comercial — Mejore la comodidad del usuario y reduzca los costes de vida con bombas inteligentes que se integran fácilmente en su sistema de refrigeración basado en aire o hidráulico.
category
- Bombas en líneaLas bombas en línea monoetapa se utilizan normalmente en edificios comerciales para aplicaciones de aire acondicionado y calefacción. Estas bombas están equipadas con cierres de eje mecánicos y motores de tipo estándar. Presentan acoplamiento cerrado, lo que quiere decir que la bomba y el motor son dos unidades independientes, lo que las hace menos sensibles a las impurezas presentes en el líquido bombeado.
