Grundfos SE1.30.A30.55.A.Ex.4.61R.B.Q (93082897)
Producto ID: 93082897
Solicitud de precio y disponibilidad
Grundfos SE1.30.A30.55.A.Ex.4.61R.B.Q (93082897)
Grundfos SE1.30.A30.55.A.Ex.4.61R.B.Q (93082897)
Bomba centrífuga de una etapa, no autocebante, diseñada específicamente para la gestión de aguas residuales, aguas de proceso y aguas fecales sin filtrar. La bomba está diseñada para el funcionamiento intermitente y continuo. El sistema de refrigeración, que no precisa líquido ni mantenimiento, garantiza la posibilidad de usar la bomba en instalaciones sumergidas o secas. El revolucionario impulsor S-tube® cuenta con paso esférico libre para sólidos de hasta 80 mm, y es apto para aguas residuales con un contenido máximo de materia seca del 3 %. Un exclusivo sistema de montaje con acoplamiento de acero inoxidable permite el desmontaje rápido y sencillo de la bomba de la unidad motriz para su inspección y mantenimiento. No se requieren herramientas especiales.
| Paneles control: | |
| Sensor de humedad: | con sensores de humedad |
| Detector de agua en aceite: | con detector de agua en aceite |
| Sensor temp.: | Y |
| Líquido: | |
| Rango de temperatura del líquido: | 10 .. 40 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |

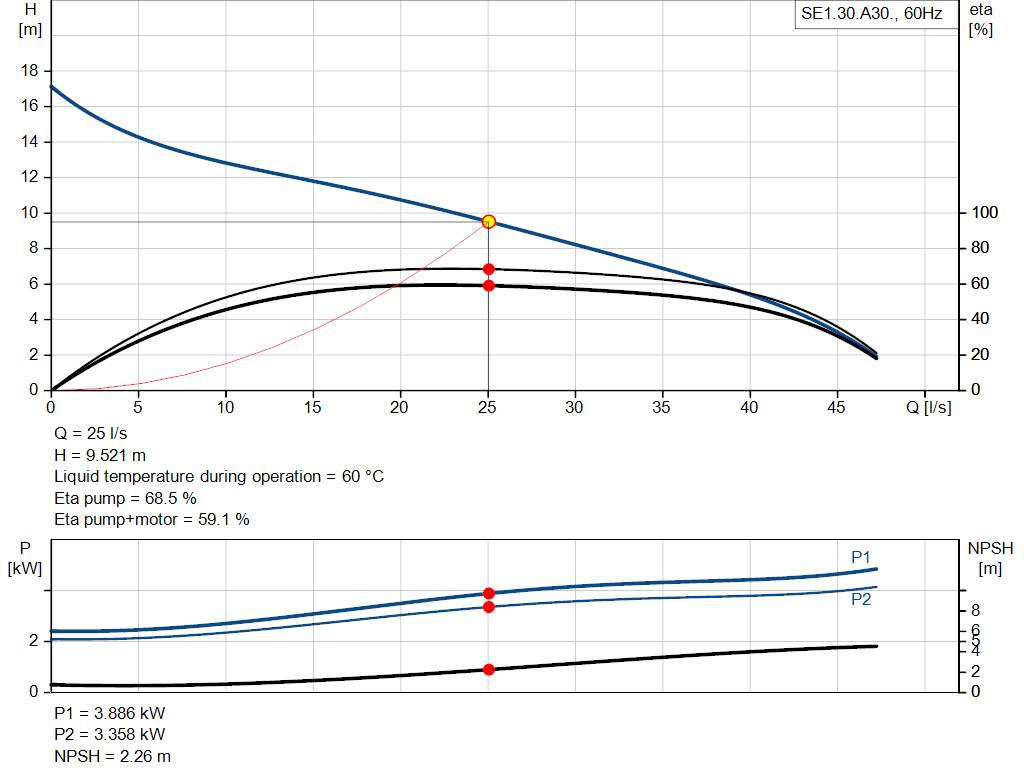

| Caudal nominal: | 25 l/s |
| Caudal máximo: | 47.2 l/s |
| Altura nominal: | 9.5 m |
| Tipo de impulsor: | S-TUBE |
| Partícula máx.: | 80 mm |
| Eficiencia hidráulica máx.: | 61 % |
| Homologaciones: | FM |
| Explosion approval: | FM |
| Tolerancia de curva: | ANSI/HI11.6:2017 3B2 |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN 1561 EN-GJL-250 |
| Impulsor: | Acero inoxidable |
| EN 1.4408 | |
| ASTM A351 CF8M | |
| Cierre: | SiC/SiC |
| Secondary shaft seal: | Silicon Carbide/Carbon |
| Instalación: | |
| Rango de temperaturas ambientes: | 0 .. 40 °C |
| Presión de trabajo máxima: | 6 bar |
| Tipo de conexión de entrada: | ANSI |
| Tipo de conexión de salida: | ANSI |
| Tamaño de la conexión de entrada: | 4 inch |
| Tamaño de la conexión de salida: | 3 inch |
| Pressure rating for outlet connection: | PN 10 |
| Maximum installation depth: | 12 m |
| Inst. en seco/húmeda: | DRY/SUBMERGED |
| Datos eléctricos: | |
| Potencia de entrada P1: | 4.679 kW |
| Potencia nominal - P2: | 4 kW |
| Frecuencia de red: | 60 Hz |
| Tensión nominal: | 3 x 230/460 V |
| U + tolerancia: | 10 % |
| Arranques máx. por hora: | 20 |
| Intensidad nominal: | 17.08/9.82 A |
| Intensidad nominal con una carga de 3/4: | 13.2 A |
| Intensidad nominal con una carga de 1/2: | 9.88 A |
| Intensidad de arranque: | 84-58.5 A |
| Intensidad nominal sin carga: | 4.84 A |
| Cos phi - Factor de potencia: | 0.83 |
| Cos phi - Factor de potencia a carga nula: | 0.2 |
| Cos phi - Factor de potencia a 3/4 de carga: | 0.80 |
| Cos phi - Factor de potencia a 1/2 de carga: | 0.72 |
| Velocidad nominal del accionador: | 1741 rpm |
| Par de rotor enclavado: | 60 Nm |
| Par máximo de motor: | 52-71 Nm |
| Moment of Inertia: | 0.0128 kg m² |
| Eficiencia del motor a carga total: | 85.5 % |
| Eficiencia del motor a una carga de 3/4: | 86.9 % |
| Eficiencia del motor a una carga de 1/2: | 86.8 % |
| Número de polos: | 4 |

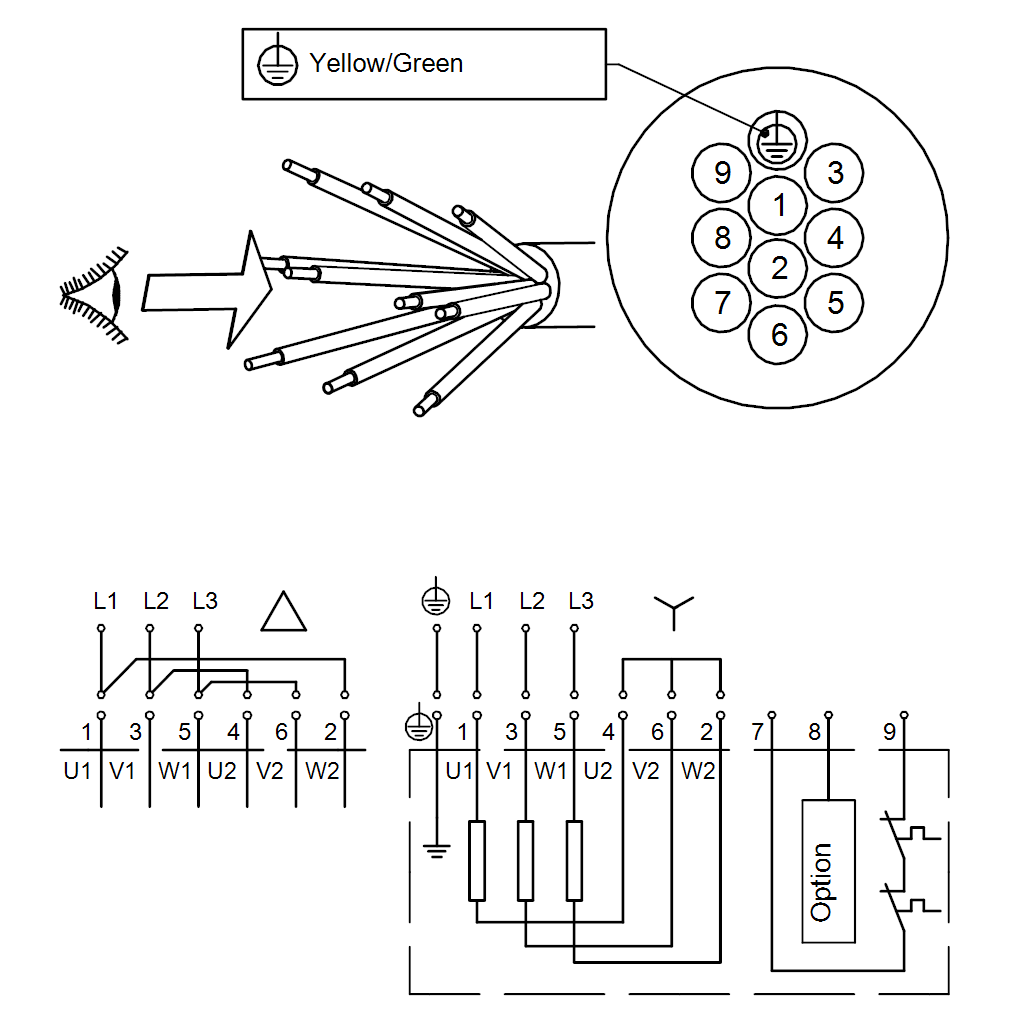

| Método de arranque: | Star-delta (YD) |
| Grado de protección (IEC 34-5): | IP68 |
| Clase de aislamiento (IEC 85): | F |
| Resistente a explosiones: | Sí |
| Protección estándar Ex: | Ex db IIB T4/T3 Gb |
| Protección de motor integrada: | PTC/PT1000 |
| Tipo cable: | SEOOW 600V |
| Longitud del cable de potencia: | 15 m |
| Otros: | |
| Peso neto: | 167 kg |
| Peso bruto: | 186 kg |
