Grundfos NK 50-250/263 AA2F2AESBQQESW1 (98972784)
Producto ID: 98972784
Solicitud de precio y disponibilidad
Grundfos NK 50-250/263 AA2F2AESBQQESW1 (98972784)
Grundfos NK 50-250/263 AA2F2AESBQQESW1 (98972784)
Bomba centrífuga de voluta, no autocebante y de una etapa, diseñada de acuerdo con la norma ISO 5199, con dimensiones y rendimiento nominal de acuerdo con la norma EN 733. Las bridas son de PN 16 y sus dimensiones satisfacen los requisitos establecidos por la norma EN 1092-2. La bomba posee un puerto de aspiración axial, un puerto de descarga radial y un eje horizontal. Su diseño incluye un sistema de extracción trasera que permite desmontar el acoplamiento, el sopor
| Paneles control: | |
| Frequency converter: | None |
| Sensor de presión: | N |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -25 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 2955 rpm |

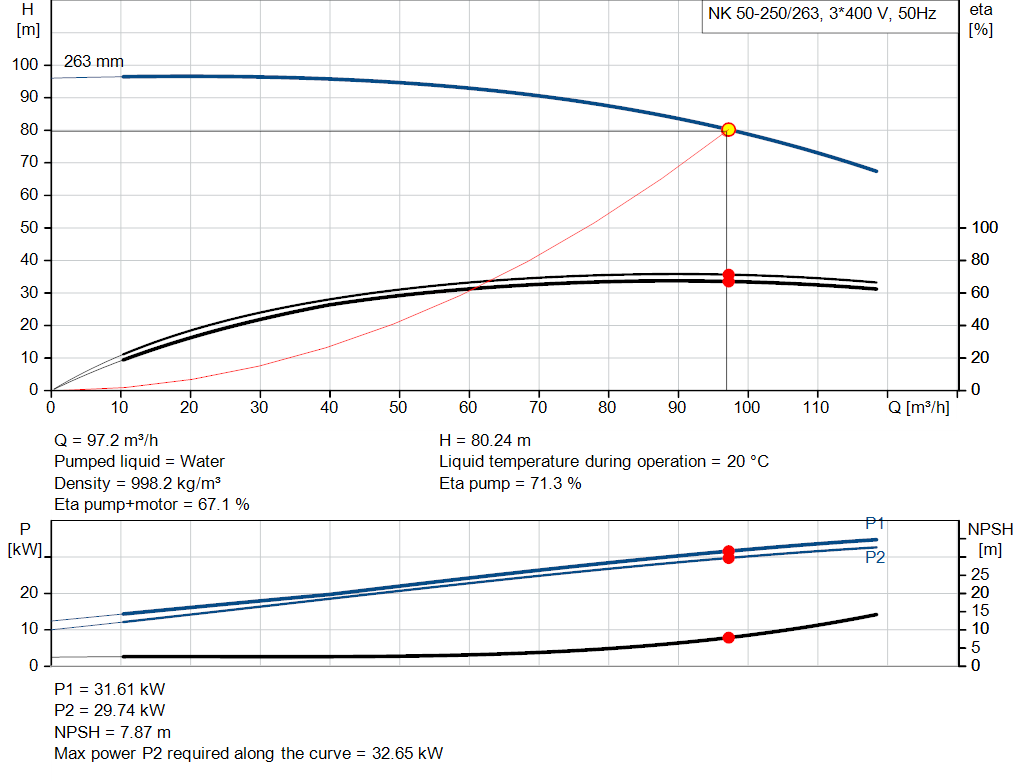

| Caudal nominal: | 96.9 m³/h |
| Bomba con motor: | Y |
| Altura nominal: | 79.74 m |
| Diámetro real del impulsor: | 263 mm |
| Diámetro nominal del impulsor: | 250 |
| Cierre primario: | BQQE |
| Código del cierre: | BQQE |
| Tipo de cierre mecánico: | Single |
| Tolerancia de curva: | ISO9906:2012 3B |
| Diseño rodamiento: | Standard |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Mat. de anillo de desgaste: | Latón |
| Anillo desgaste: | CuZn34Mn3AI2Fe1-C |
| Impulsor: | Fundición |
| EN-GJL-200 | |
| ASTM class 30 | |
| Revestimiento interno de la carcasa de la bomba: | CED |
| Eje: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Instalación: | |
| Temperatura ambiente máxima: | 55 °C |
| Presión de trabajo máxima: | 16 bar |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tipo de conexión de entrada: | DIN |
| Tipo de conexión de salida: | DIN |
| Tamaño de la conexión de entrada: | DN 65 |
| Tamaño de la conexión de salida: | DN 50 |
| Presión nominal para la conexión: | PN 16 |
| Tipo de acoplamiento: | Flexible w/spacer |
| Diseño de bancada: | EN/ISO |
| Código de la bancada: | 8 |
| Lechada (Sí/No): | N |
| Datos eléctricos: | |
| Tipo de motor: | INNOMOTICS |
| Potencia nominal - P2: | 37 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 380-420D/660-725Y V |
| Intensidad nominal: | 65/37.5 A |
| Intensidad de arranque: | 710 % |
| Cos phi - factor de potencia: | 0.88 |
| Velocidad nominal: | 2955 rpm |
| Eficiencia: | IE3 93,7% |
| Clase eficiencia IE: | IE3 |
| Eficiencia del motor a carga total: | 93.7 % |
| Eficiencia del motor a una carga de 3/4: | 94.2 % |
| Eficiencia del motor a una carga de 1/2: | 94.0 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | IP55 |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 98943371 |
| Tipo de aislamiento de rodamiento, lado opuesto al acoplamiento: | Steel Bearing |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.61 |
| Peso neto: | 443 kg |
| Peso bruto: | 470 kg |
| Volumen de transporte: | 0.962 m³ |
| Idioma de la placa del motor: | GB |
Piezas de repuesto
| Part Number | Product Name |
|---|---|
| 96039654 | Kit, eje |
| 96579598 | Kit de cojinetes |
| 96810102 | Spare, Wear ring |
| 96939128 | Kit de tuerca |
