Grundfos NK 50-160/177 AXEF2KESBBQEOW1 (98805516)
Producto ID: 98805516
Solicitud de precio y disponibilidad
Grundfos NK 50-160/177 AXEF2KESBBQEOW1 (98805516)
Grundfos NK 50-160/177 AXEF2KESBBQEOW1 (98805516)
Bomba centrífuga de voluta, no autocebante y de una etapa, diseñada de acuerdo con la norma ISO 5199, con dimensiones y rendimiento nominal de acuerdo con la norma EN 733. Las bridas son de PN 16 y sus dimensiones satisfacen los requisitos establecidos por la norma EN 1092-1. La bomba posee un puerto de aspiración axial, un puerto de descarga radial y un eje horizontal. Su diseño incluye un sistema de extracción trasera que permite desmontar el acoplamiento, el sopor
| Paneles control: | |
| Frequency converter: | None |
| Sensor de presión: | N |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | 0 .. 85 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |

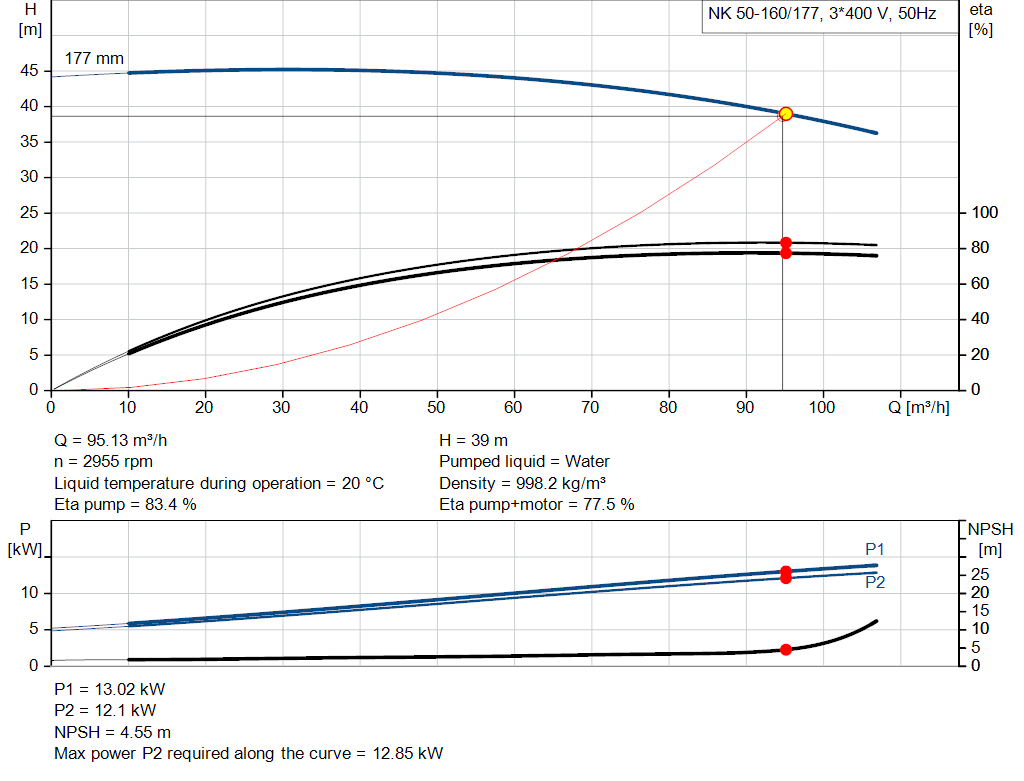

| Velocidad predeterminada: | 2940 rpm |
| Caudal nominal: | 94.69 m³/h |
| Bomba con motor: | Y |
| Altura nominal: | 38.64 m |
| Diámetro real del impulsor: | 177 mm |
| Diámetro nominal del impulsor: | 160 |
| Cierre primario: | BBQE |
| Código del cierre: | BBQE |
| Tipo de cierre mecánico: | Single |
| Tolerancia de curva: | ISO9906:2012 3B |
| Diseño rodamiento: | Standard |
| Materiales: | |
| Cuerpo hidráulico: | Acero inoxidable |
| Carcasa de la bomba: | EN 1.4408 |
| ASTM CF8M | |
| Mat. de anillo de desgaste: | Acero inoxidable |
| Anillo desgaste: | EN 1.4517 |
| ASTM CD4MCuN | |
| Impulsor: | Acero inoxidable |
| EN 1.4408 | |
| ASTM CF8M | |
| Revestimiento interno de la carcasa de la bomba: | No coating |
| Eje: | Stainless steel |
| EN 1.4401 | |
| AISI 316 | |
| Instalación: | |
| Temperatura ambiente máxima: | 60 °C |
| Presión de trabajo máxima: | 16 bar |
| Normativa de conexión de tubería: | EN 1092-1 |
| Tipo de conexión de entrada: | DIN |
| Tipo de conexión de salida: | DIN |
| Tamaño de la conexión de entrada: | DN 65 |
| Tamaño de la conexión de salida: | DN 50 |
| Presión nominal para la conexión: | PN 16 |
| Tipo de acoplamiento: | Flexible w/o spacer |
| Diseño de bancada: | EN/ISO |
| Código de la bancada: | 6B ST |
| Lechada (Sí/No): | N |

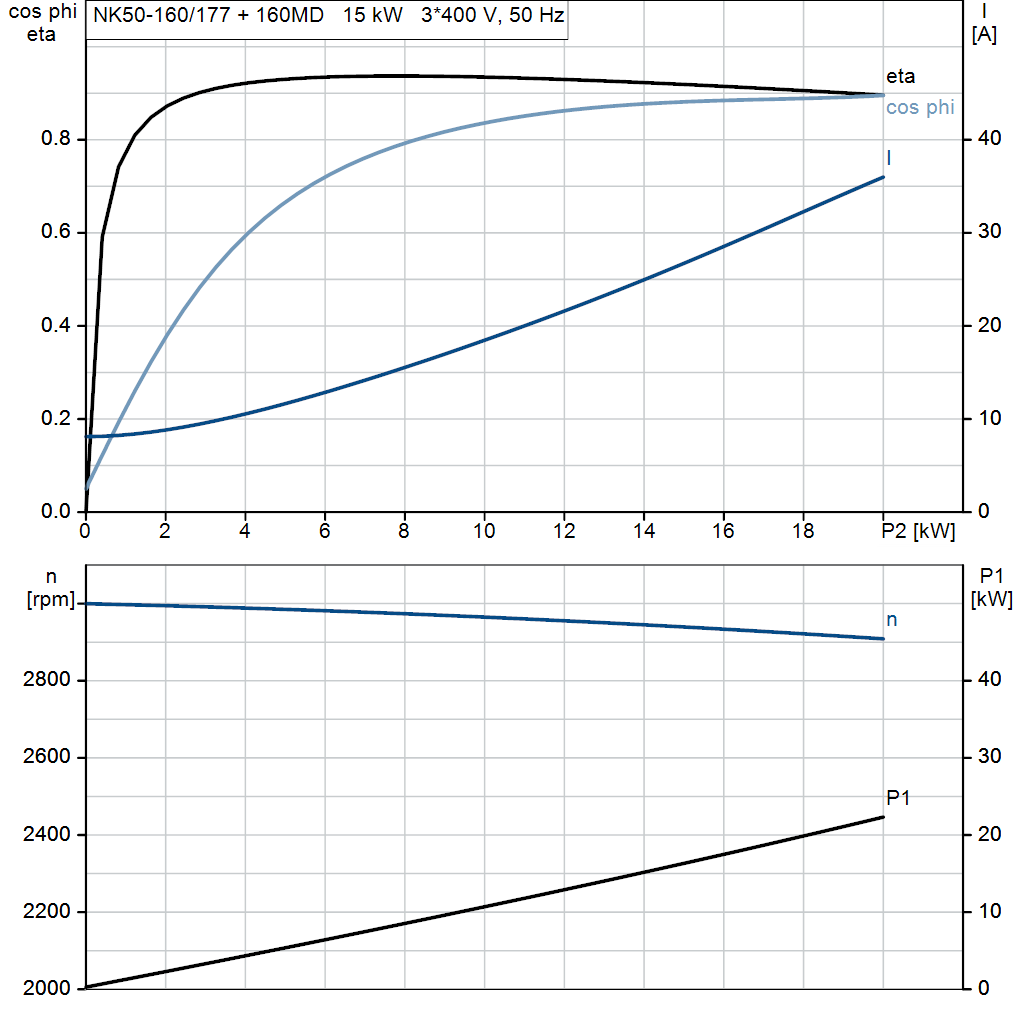

| Datos eléctricos: | |
| Tipo de motor: | 160MD |
| Potencia nominal - P2: | 15 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 380-415D/660-690Y V |
| Intensidad nominal: | 28,0-26,0/16,2-15,6 A |
| Intensidad de arranque: | 660-780 % |
| Cos phi - factor de potencia: | 0.89-0.87 |
| Velocidad nominal: | 2930-2950 rpm |
| Clase eficiencia IE: | IE3 |
| Eficiencia del motor a carga total: | 91.9 % |
| Eficiencia del motor a una carga de 3/4: | 92.4-92.7 % |
| Eficiencia del motor a una carga de 1/2: | 92.4-92.3 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | 55 Dust/Jetting |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 87420025 |
| Tipo de aislamiento de rodamiento, lado opuesto al acoplamiento: | Steel Bearing |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 229 kg |
| Peso bruto: | 244 kg |
| Volumen de transporte: | 0.466 m³ |
| Idioma de la placa del motor: | GB |
Piezas de repuesto
| Part Number | Product Name |
|---|---|
| 96039654 | Kit, eje |
| 96579598 | Kit de cojinetes |
| 96789247 | Kit, bloques de hule para acoplamiento |
| 96810117 | Kit, anillo de desgaste |
| 96848897 | Kit de acoplamientos |
| 96939128 | Kit de tuerca |
