Grundfos NK 100-200/201 AA2F2AESBQQENW4 (98557079)
Producto ID: 98557079
Solicitud de precio y disponibilidad
Grundfos NK 100-200/201 AA2F2AESBQQENW4 (98557079)
Grundfos NK 100-200/201 AA2F2AESBQQENW4 (98557079)
| Paneles control: | |
| Frequency converter: | None |
| Sensor de presión: | N |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -25 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 1775 rpm |

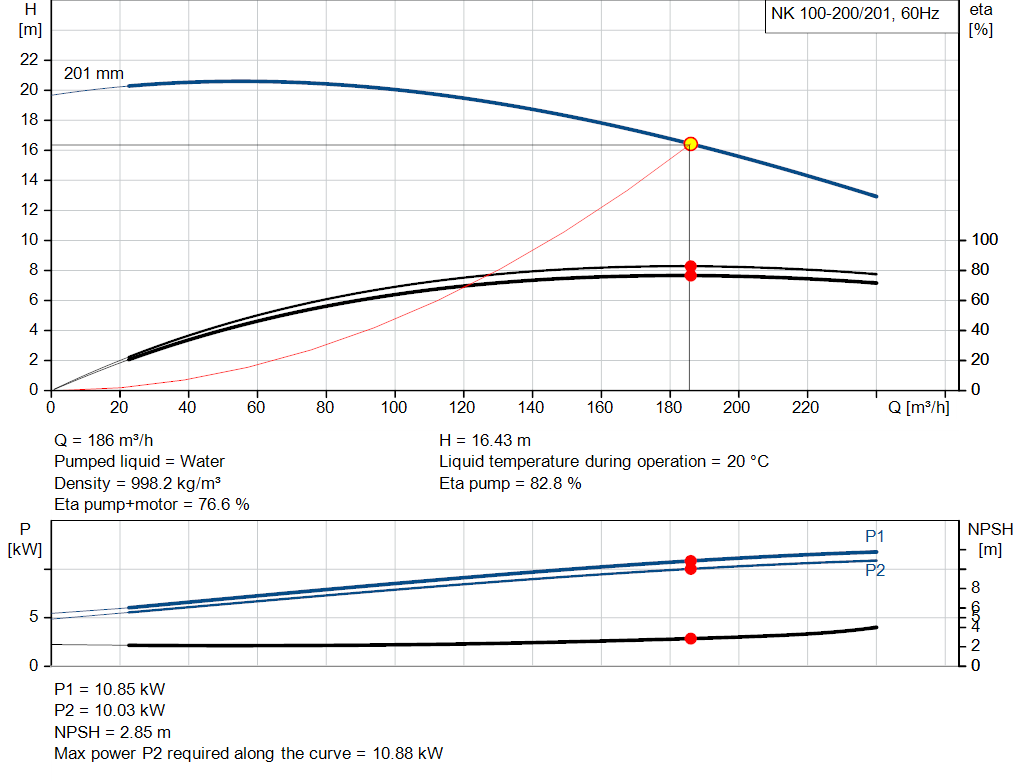

| Caudal nominal: | 185.6 m³/h |
| Bomba con motor: | Y |
| Altura nominal: | 16.36 m |
| Diámetro real del impulsor: | 201 mm |
| Diámetro nominal del impulsor: | 200 |
| Cierre primario: | BQQE |
| Código del cierre: | BQQE |
| Tipo de cierre mecánico: | Single |
| Tolerancia de curva: | ISO9906:2012 3B |
| Diseño rodamiento: | Standard |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Mat. de anillo de desgaste: | Latón |
| Anillo desgaste: | CuZn34Mn3AI2Fe1-C |
| Impulsor: | Fundición |
| EN-GJL-200 | |
| ASTM class 30 | |
| Revestimiento interno de la carcasa de la bomba: | CED |
| Eje: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Instalación: | |
| Temperatura ambiente máxima: | 55 °C |
| Presión de trabajo máxima: | 16 bar |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tipo de conexión de entrada: | DIN |
| Tipo de conexión de salida: | DIN |
| Tamaño de la conexión de entrada: | DN 125 |
| Tamaño de la conexión de salida: | DN 100 |
| Presión nominal para la conexión: | PN 16 |
| Tipo de acoplamiento: | Flexible w/spacer |
| Diseño de bancada: | EN/ISO |
| Código de la bancada: | 6 |
| Lechada (Sí/No): | N |
| Datos eléctricos: | |
| Tipo de motor: | INNOMOTICS |
| Potencia nominal - P2: | 11 kW |
| Frecuencia de red: | 60 Hz |
| Tensión nominal: | 3 x 400/690 V |
| Intensidad nominal: | 21/12.3 A |
| Intensidad de arranque: | 900 % |
| Cos phi - factor de potencia: | 0.81 |
| Velocidad nominal: | 1775 rpm |
| Eficiencia: | IE3 92,4% |
| Clase eficiencia IE: | IE3 / NEMA Premium |
| Eficiencia del motor a carga total: | 92.4 % |
| Eficiencia del motor a una carga de 3/4: | 92.6 % |
| Eficiencia del motor a una carga de 1/2: | 92 % |
| Número de polos: | 4 |
| Grado de protección (IEC 34-5): | IP55 |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 92871406 |
| Tipo de aislamiento de rodamiento, lado opuesto al acoplamiento: | N |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.61 |
| Índice CL de la energía de la bomba DOE: | 0.98 |
| Índice VL - Energía de las boombas DOE: | 0.00 |
| Peso neto: | 266 kg |
| Peso bruto: | 293 kg |
| Volumen de transporte: | 0.697 m³ |
| Idioma de la placa del motor: | GB |
Aplicaciones
- Calefacción edificación comercial — En un sistema de calefacción comercial, unas bombas energéticamente eficientes son solo la mitad de la solución. Con un diseño de sistema adecuado, puede aprovechar verdaderamente todo su potencial y reducir en gran medida sus costes de electricidad.
category
- Acoplamiento largo de aspiración final monoetapaLas bombas monoetapa con acoplamiento largo de aspiración final son perfectas para aplicaciones industriales a gran escala. Al igual que todas bombas de aspiración final, el líquido discurre directamente al interior del impulsor, y la entrada y la salida forman un ángulo de 90 grados una respecto de la otra. El diseño de acoplamiento largo hace sencillo mantener y reparar estas bombas.
