Grundfos NB 32-160/151 AAF2AESBQQEJW1 (98974387)
Bomba centrífuga de voluta, no autocebante y de una etapa, diseñada de acuerdo con la norma ISO 5199, con dimensiones y rendimiento nominal de acuerdo con la norma EN 733 (10 bar). Las bridas son de PN 16 y sus dimensiones satisfacen los requisitos establecidos por la norma EN 1092-2. La bomba posee un puerto de aspiración axial, un puerto de descarga radial, eje horizontal y un diseño que facilita la extracción del motor, el soporte del motor, la cubierta y el impul
| Paneles control: | |
| Frequency converter: | None |
| Sensor de presión: | N |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -25 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 2920 rpm |

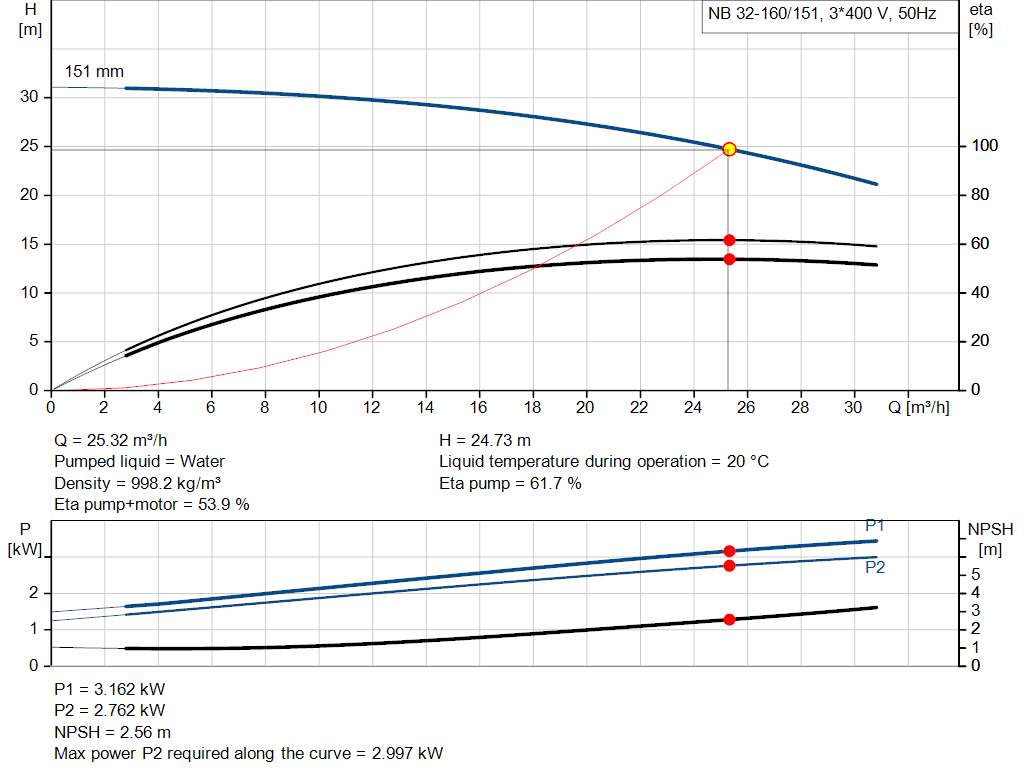

| Caudal nominal: | 25.27 m³/h |
| Altura nominal: | 24.64 m |
| Diámetro real del impulsor: | 151 mm |
| Diámetro nominal del impulsor: | 160 |
| Disp. de cierre: | Single |
| Cierre primario: | BQQE |
| Código del cierre: | BQQE |
| Tolerancia de curva: | ISO9906:2012 3B2 |
| Diseño rodamiento: | Standard |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Mat. de anillo de desgaste: | Latón |
| Anillo desgaste: | CuZn34Mn3AI2Fe1-C |
| Impulsor: | Fundición |
| EN-GJL-200 | |
| ASTM class 30 | |
| Revestimiento interno de la carcasa de la bomba: | CED |
| Eje: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Instalación: | |
| Temperatura ambiente máxima: | 55 °C |
| Presión de trabajo máxima: | 16 bar |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tamaño de la conexión de entrada: | DN 50 |
| Tamaño de la conexión de salida: | DN 32 |
| Presión nominal para la conexión: | PN 16 |
| Lubricación de rodamiento: | Grease |
| Carcasa de bomba con pie: | Yes |
| Sí = Con bloque de soporte, No = Sin bloque de soporte: | N |
| Datos eléctricos: | |
| Tipo de motor: | INNOMOTICS |
| Potencia nominal - P2: | 3 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 220-240D/380-420Y V |
| Intensidad nominal: | 9.8/5.6 A |
| Intensidad de arranque: | 810 % |
| Cos phi - factor de potencia: | 0.88 |
| Velocidad nominal: | 2920 rpm |
| Eficiencia: | IE3 87,1% |
| Clase eficiencia IE: | IE3 |
| Eficiencia del motor a carga total: | 87.1 % |
| Eficiencia del motor a una carga de 3/4: | 87.9 % |
| Eficiencia del motor a una carga de 1/2: | 87.5 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | IP55 |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 83U05210 |
| Tipo de aislamiento de rodamiento, lado opuesto al acoplamiento: | Steel Bearing |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.59 |
| Peso neto: | 53 kg |
| Peso bruto: | 63 kg |
| Volumen de transporte: | 0.178 m³ |
| Idioma de la placa del motor: | GB |
Piezas de repuesto
| Part Number | Product Name |
|---|---|
| 96039352 | Kit, Stub shaft |
| 96939128 | Kit de tuerca |
| 97757659 | Spare, O-ring |
| 98164277 | Spare, Plug vent |
| 98434904 | Spare, Shaft seal |
| 99208825 | Spare, Wear ring |
