Grundfos SRG.40.30 .593.25.5.1B (98798053)
Producto ID: 98798053
Solicitud de precio y disponibilidad
Grundfos SRG.40.30 .593.25.5.1B (98798053)
Las bombas sumergibles horizontales de recirculación de la gama SRG de Grundfos están diseñadas para el bombeo de fangos de retorno en plantas de tratamiento de aguas residuales, así como para otras aplicaciones en las que se requieran caudales grandes con un valor de carga bajo. Estas bombas de recirculación incorporan un impulsor de alta eficiencia energética accionado por engranajes.
El motor de inducción con rotor de jaula de ardilla dispone de tres interruptores térmicos bimetálicos (PTO) en los bobinados que lo protegen frente a posibles sobrecargas.
Estos productos incorporan motores IE3.
Para evitar la entrada del líquido del entorno en las bombas de recirculación SRG, estas cuentan con dos juntas de labio radiales de caucho FKM con un anillo de desgaste cerámico, así como con un cierre mecánico fabricado en carburo de silicio/carburo de silicio o carburo de tungsteno/carburo de silicio, en función del tamaño. El cierre mecánico secundario entre la caja reductora y el motor está fabricado en carbono/alúmina.
En la caja reductora llena de aceite se incluye de serie un sensor de fugas que la monitoriza para detectar la posible entrada de agua en ella. El sensor puede disparar una señal de alarma o parar el motor por medio de un relé Grundfos externo de tipo ALR-20/A (accesorio opcional).
La caja reductora tiene cojinetes de rodillos cónicos que absorben la fuerza axial del impulsor.
Los motores tienen una potencia entre 0,8 y 24 kW.
Existe una amplia variedad de accesorios fabricados en acero inoxidable AISI 304/316 que facilitan la instalación y garantizan un funcionamiento prolongado sin problemas.
| Técnico: | |

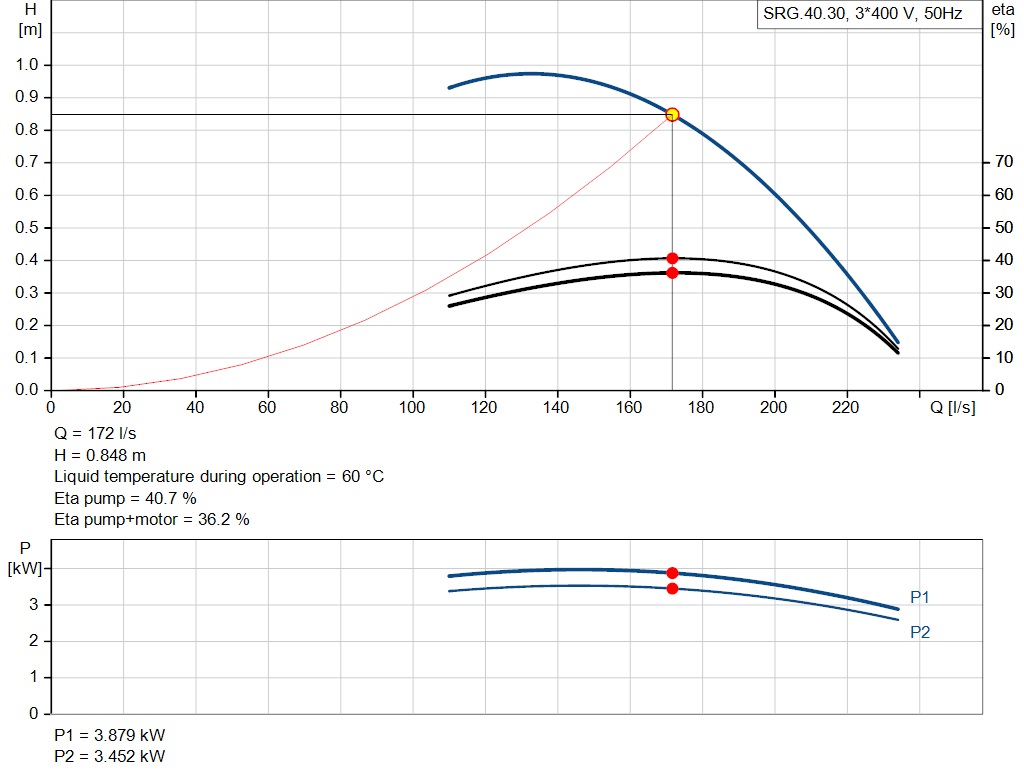

| Caudal máximo: | 233 l/s |
| Velocidad de la hélice: | 593 rpm |
| Relación de transmisión: | 4.833 |
| Diámetro del impulsor: | 300 mm |
| Número de álabes de hélice: | 3 |
| Angulo máx. pala de hélice: | 25 deg. |
| Altura nominal: | 0.95 m |
| Cierre primario: | 2X RADIAL LIP SEALS |
| Normativa de ensayo: | ISO9906:2012 3B |
| Materiales: | |
| Motor: | Hierro fundido |
| AISI EN-GJL-250 | |
| Hélice: | 1.4408 |
| Concentrador: | AISI 1.4408 |
| Brida: | Acero inoxidable |
| DIN W.-Nr. 1.4306 | |
| Grosor pintura: | 450 micrometre |
| Instalación: | |
| Maximum installation depth: | 20 m |
| Se ajusta al tubo y tamaño del perfil de columna.: | 60/60 mm |
| Líquido: | |
| Rango de temperatura del líquido: | 5 .. 40 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Datos eléctricos: | |
| Potencia de entrada - P1: | 4.5 kW |
| Potencia nominal - P2: | 4 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 400-415 V |
| Toler. tensión: | +6/-15 % |
| Arranques máx. por hora: | 20 |
| Intensidad nominal: | 7.5 A |
| Intensidad de arranque: | 62 A |
| Cos phi - Factor de potencia: | 0.89 |
| Cos phi - Factor de potencia a 3/4 de carga: | 0.86 |
| Cos phi - Factor de potencia a 1/2 de carga: | 0.79 |
| Velocidad nominal del accionador: | 2870 rpm |
| Eficiencia del motor a carga total: | 88.3 % |
| Eficiencia del motor a una carga de 3/4: | 89.6 % |
| Eficiencia del motor a una carga de 1/2: | 90.2 % |
| Número de polos: | 2 |
| Tipo de arranque: | Estrella/triángulo |
| Grado de protección (IEC 34-5): | IP68 |
| Clase de aislamiento (IEC 85): | H |
| Resistente a explosiones: | no |
| Protección estándar Ex: | NO |

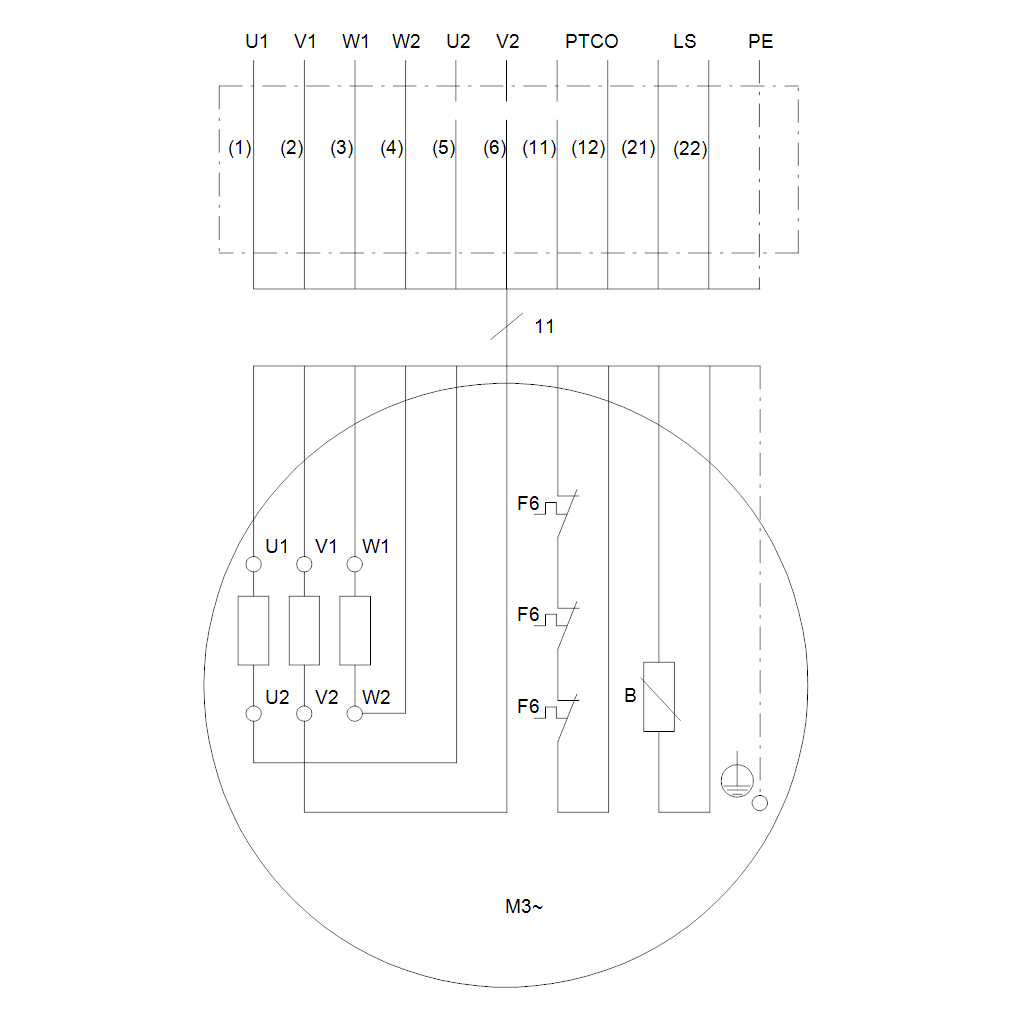

| Protección de motor integrada: | PTO (THERMAL SWITCH) |
| Tipo cable: | S1BN8-F 11G1,5 |
| Longitud del cable de potencia: | 15 m |
| Enchufe: | No plug |
| Paneles control: | |
| Sensor de humedad: | sin sensores de humedad |
| Detector de agua en aceite: | con detector de agua en aceite |
| Otros: | |
| Peso neto: | 114 kg |
