Grundfos AFG.15.230 .23.Ex.5.1A.A (96696179)
Producto ID: 96696179
Solicitud de precio y disponibilidad
Grundfos AFG.15.230 .23.Ex.5.1A.A (96696179)
La gama de aceleradores de corriente Grundfos sumergibles y horizontales están diseñados para aplicaciones de mezclado de grandes volúmenes en plantas de tratamientos biológicos donde los aceleradores ayudan a mantener los sólidos suspendidos en el líquido. Los aceleradores están equipados con una caja de engranajes y unas hélices de gran diámetro para eficiencia energética.
El motor está rellenado de aceite (ejecución estándar) y es de tipo jaula de ardilla seco(ejecución antideflagrante).

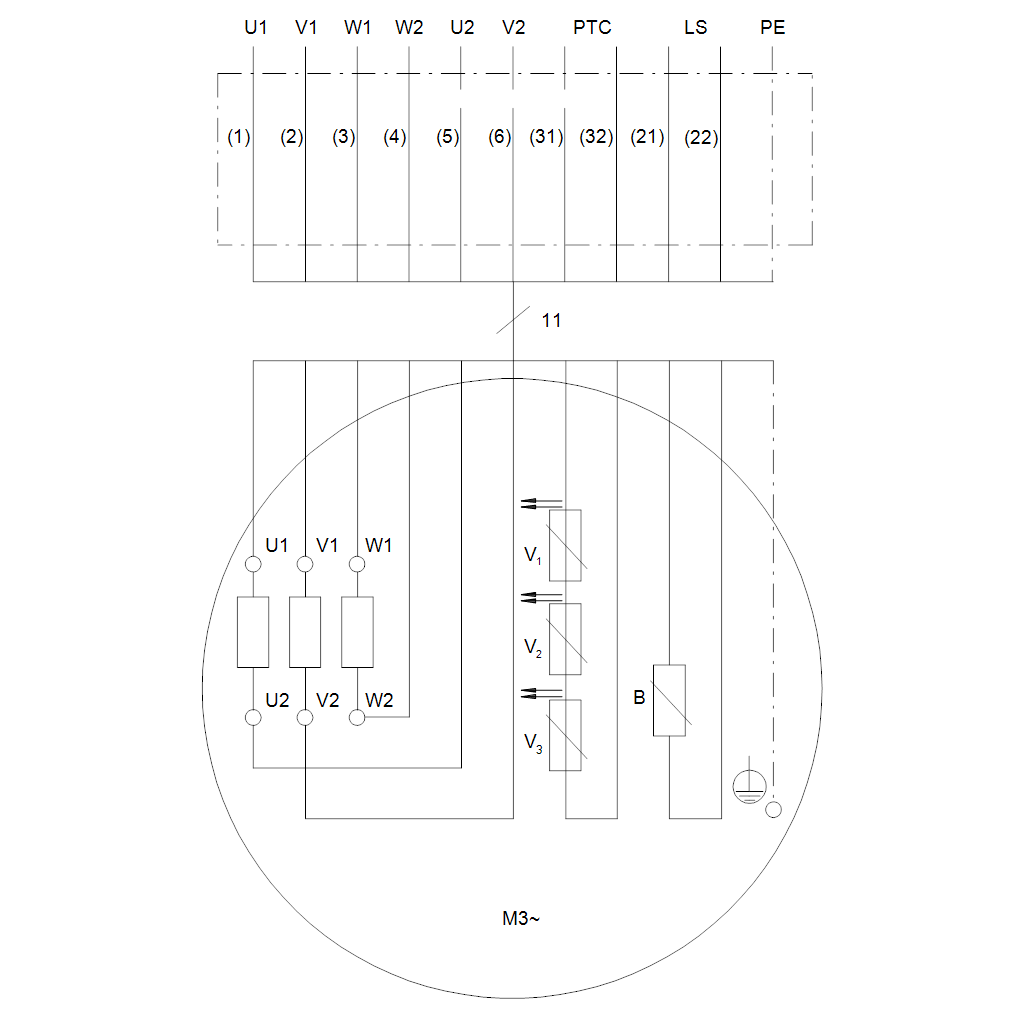

El motor está protegido contra sobrecarga mediante tres termistores (sensores PTC) en los bobinados del motor.
Para evitar que el agua entre, los aceleradores tienen dos cierres labiados radiales y un cierre mecánico de carburo de silicio/carburo de silicio o carburo de tungsteno/carburo de tungsteno dependiendo del tamaño.
El cuerpo relleno de aceite se monitoriza para la entrada de agua mediante un sensor de fugas incorporado como estándar en el cuerpo sellado. El sensor puede disparar una señal de alarma y/o desconectar el motor mediante un relé externo Grundfos, tipo ALR-20/A, suministrado como un accesorio adicional.
La caja de engranajes incorpora cojinetes de bolas que absorben las fuerzas axiales.
Gama de motores desde 1.3 kW a 7.5 kW.
Una amplia gama de accesorios fabricada en acero inoxidable o acero galvanizado que asegura una instalación sencilla y un funcionamiento sin problemas.
| Técnico: | |
| Relación empuje/potencia: | 0.770 |
| Fuerza de empuje axial: | 1232 N |
| Caudal nominal: | 1600 l/s |
| Velocidad media: | 0.39 m/s |
| Velocidad de la hélice: | 23 rpm |
| Relación de transmisión: | 41.890 |

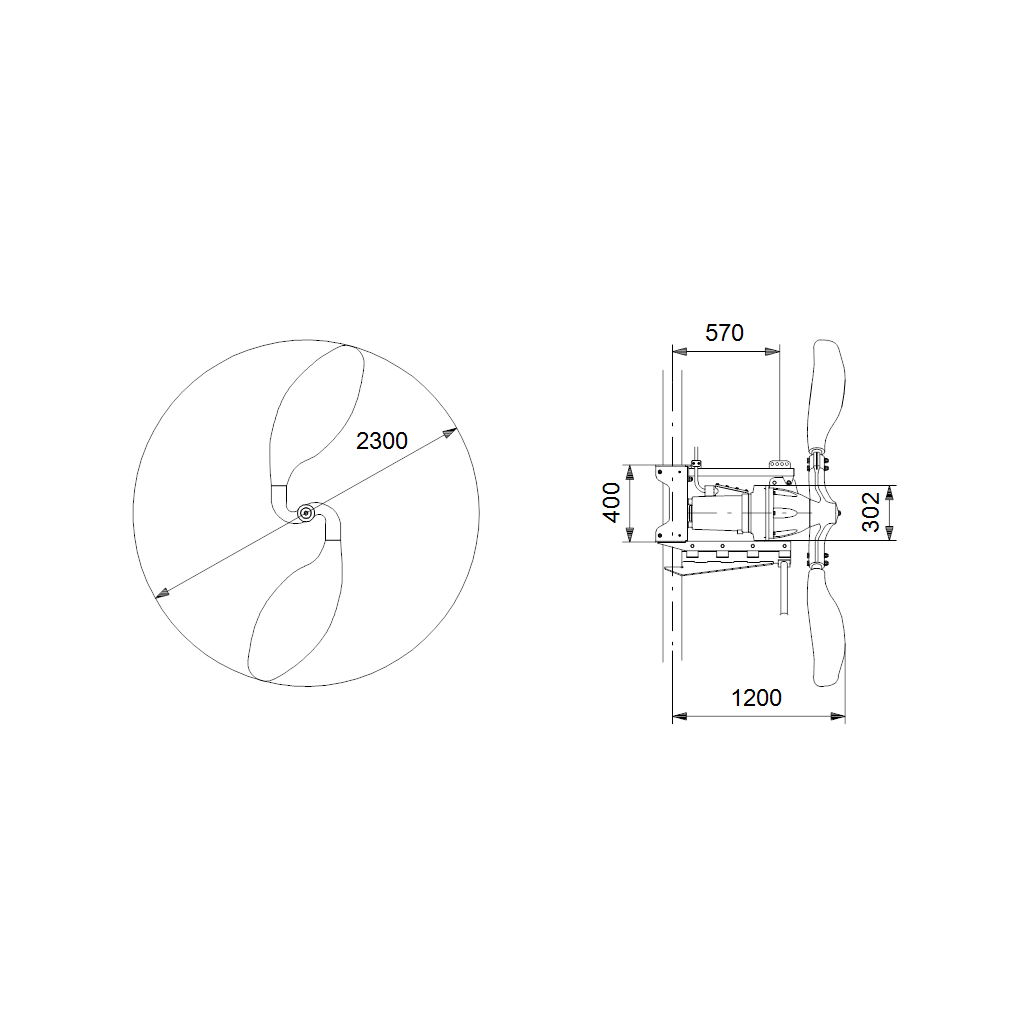

| Diámetro del impulsor: | 2300 mm |
| Número de álabes de hélice: | 2 |
| Angulo máx. pala de hélice: | 24 deg. |
| Cierre primario: | 2 RADIAL LIP SEALS |
| Normativa de ensayo: | ISO 21630 |
| Materiales: | |
| Motor: | AISI EN-GJL-250 |
| Hélice: | EPOXI-HIERRO FUNDIDO |
| Concentrador: | AISI EN-GJL-400-15 |
| Grosor pintura: | 450 micrometre |
| Instalación: | |
| Maximum installation depth: | 20 m |
| Se ajusta al tubo y tamaño del perfil de columna.: | 100/100 mm |
| Líquido: | |
| Rango de temperatura del líquido: | 5 .. 40 °C |
| Datos eléctricos: | |
| Potencia de entrada - P1: | 2.1 kW |
| Pot. de entrada real: | 1.6 kW |
| Potencia nominal - P2: | 1.5 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 400 V |
| Toler. tensión: | +5/-5 % |
| Arranques máx. por hora: | 20 |
| Intensidad nominal: | 7.1 A |
| Intensidad de arranque: | 44.4 A |
| Cos phi - Factor de potencia: | 0.43 |
| Cos phi - Factor de potencia a 3/4 de carga: | 0.36 |
| Cos phi - Factor de potencia a 1/2 de carga: | 0.3 |
| Velocidad nominal del accionador: | 23 rpm |
| Eficiencia del motor a carga total: | 72.5 % |
| Eficiencia del motor a una carga de 3/4: | 70 % |
| Eficiencia del motor a una carga de 1/2: | 67 % |
| Número de polos: | 6 |
| Tipo de arranque: | Estrella/triángulo |
| Grado de protección (IEC 34-5): | IP68 |
| Clase de aislamiento (IEC 85): | F |
| Resistente a explosiones: | Sí |
| Descripción ex.: | eb h ib IIC T3 Gb |
| Protección de motor integrada: | PTC |
| Tipo cable: | S1BN8-F 11G1.5 |
| Longitud del cable de potencia: | 25 m |
| Enchufe: | No plug |
| Paneles control: | |
| Sensor de humedad: | sin sensores de humedad |
| Detector de agua en aceite: | con detector de agua en aceite |
| Otros: | |
| Peso neto: | 183 kg |
