Grundfos TPED 100-130/4 A-F-A-BAQE-KWA (99114557)
Producto ID: 99114557
Solicitud de precio y disponibilidad
Grundfos TPED 100-130/4 A-F-A-BAQE-KWA (99114557)
Grundfos TPED 100-130/4 A-F-A-BAQE-KWA (99114557)
| Paneles control: | |
| Frequency converter: | Built-in |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | 0 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 1455 rpm |

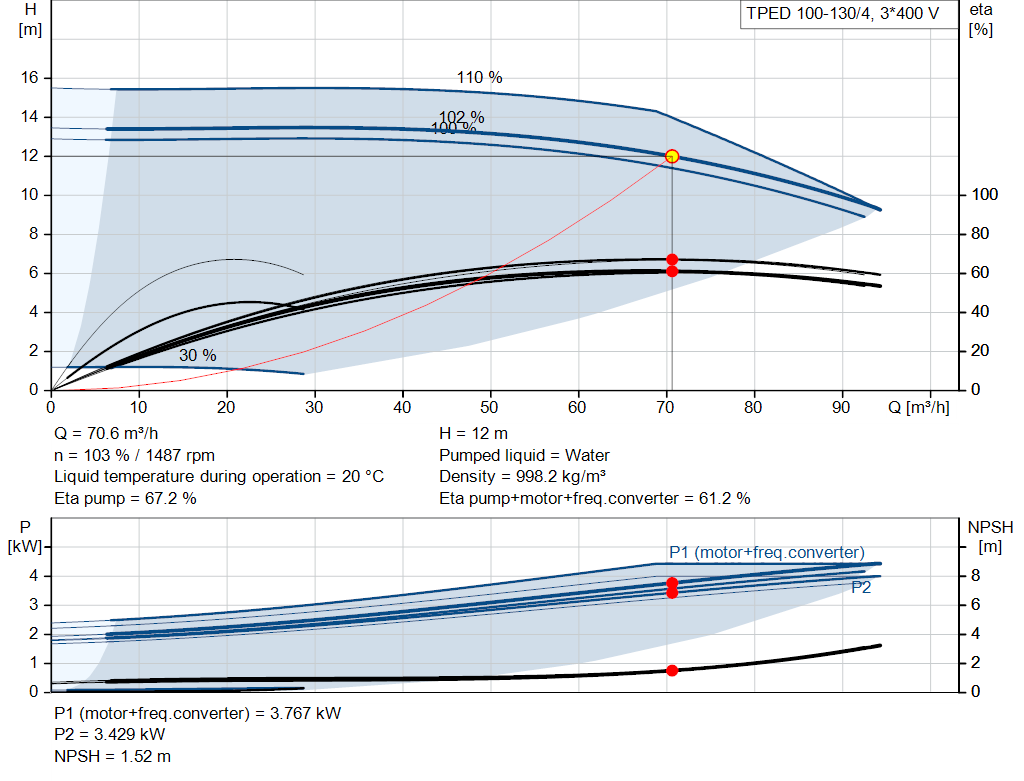

| Caudal nominal: | 70.6 m³/h |
| Altura nominal: | 12 m |
| Diámetro real del impulsor: | 200 mm |
| Cierre primario: | BAQE |
| Código del cierre: | BAQE |
| Tolerancia de curva: | ISO9906:2012 3B2 |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Impulsor: | Fundición |
| EN-GJL-200 | |
| ASTM class 30 | |
| Instalación: | |
| Rango de temperaturas ambientes: | -20 .. 50 °C |
| Presión de trabajo máxima: | 16 bar |
| Presión máxima a la temp. declarada: | 16 bar / 120 °C |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tipo de conexión: | DIN |
| Tamaño de la conexión: | DN 100 |
| Presión nominal para la conexión: | PN 16 |

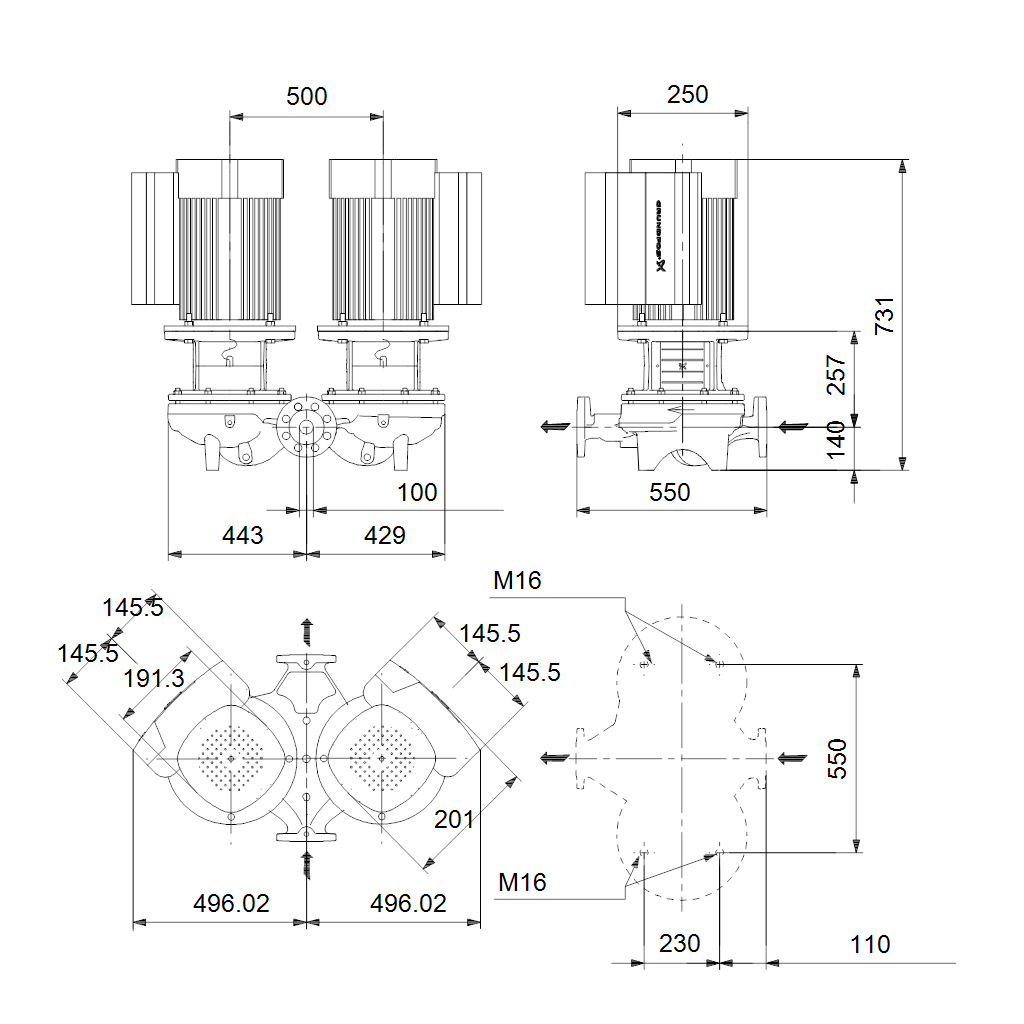

| Longitud puerto a puerto: | 550 mm |
| Tamaño de la brida del motor: | FF215 |

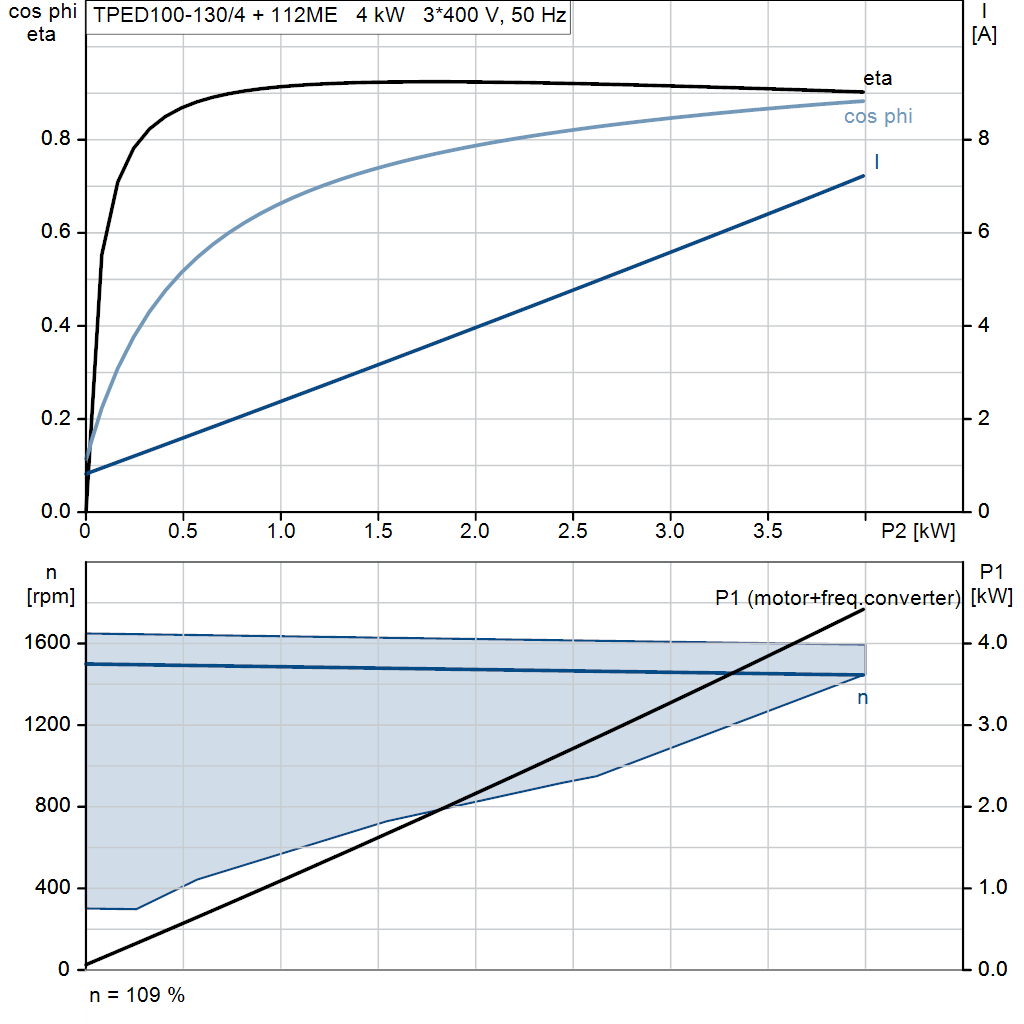

| Datos eléctricos: | |
| Tipo de motor: | 112ME |
| Potencia nominal - P2: | 4 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 380-500 V |
| Intensidad nominal: | 7.70-6.00 A |
| Cos phi - factor de potencia: | 0.92-0.87 |
| Velocidad nominal: | 180-2200 rpm |
| Clase eficiencia IE: | IE5 |
| Eficiencia del motor a carga total: | 90.3 % |
| Número de polos: | 4 |
| Grado de protección (IEC 34-5): | IP55 |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 98971183 |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 253 kg |
| Peso bruto: | 284 kg |
| Volumen de transporte: | 1.14 m³ |
Piezas de repuesto
| Part Number | Product Name |
|---|---|
| 98164277 | Spare, Plug vent |
Aplicaciones
- Aire acondicionado en edificación comercial — Mejore la comodidad del usuario y reduzca los costes de vida con bombas inteligentes que se integran fácilmente en su sistema de refrigeración basado en aire o hidráulico.
category
- Bombas en líneaLas bombas en línea monoetapa se utilizan normalmente en edificios comerciales para aplicaciones de aire acondicionado y calefacción. Estas bombas están equipadas con cierres de eje mecánicos y motores de tipo estándar. Presentan acoplamiento cerrado, lo que quiere decir que la bomba y el motor son dos unidades independientes, lo que las hace menos sensibles a las impurezas presentes en el líquido bombeado.
