Grundfos TP 200-50/4 A-F-A-BQQE-KW3 (97927154)
Producto ID: 97927154
Solicitud de precio y disponibilidad
Grundfos TP 200-50/4 A-F-A-BQQE-KW3 (97927154)
Grundfos TP 200-50/4 A-F-A-BQQE-KW3 (97927154)
Bomba de una etapa, acoplamiento cerrado y voluta con puertos de aspiración y descarga en línea de idéntico diámetro. El diseño de la bomba incluye un sistema de extracción superior que facilita el desmontaje del cabezal motor (el motor, el cabezal de la bomba y el impulsor) con fines de mantenimiento o reparación sin necesidad de desconectar las tuberías de la carcasa de la bomba. La bomba está equipada con un cierre de fuelle de caucho no equilibrado. El cierre mecánico satisface los requisitos establecidos por la norma EN 12756. La conexión de las tuberías se lleva a cabo por medio de bridas DIN de PN 16 (normas EN 1092-2 e ISO 7005-2). La bomba está equipada con un motor asíncrono refrigerado por ventilador.
| Paneles control: | |
| Frequency converter: | None |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -25 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |

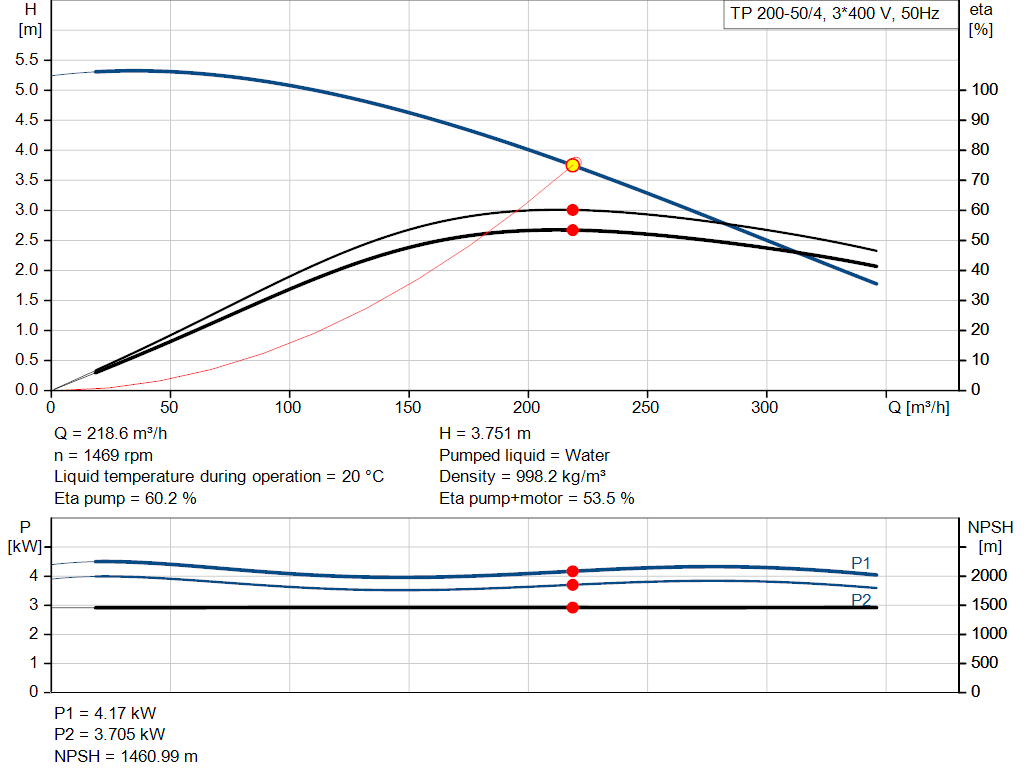

| Técnico: | |
| Velocidad predeterminada: | 1450 rpm |
| Caudal nominal: | 220 m³/h |
| Altura nominal: | 3.8 m |
| Diámetro actual del impulsor: | 164-120 mm |
| Cierre primario: | BQQE |
| Código del cierre: | BQQE |
| Tolerancia de curva: | ISO9906:2012 3B2 |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Impulsor: | Fundición |
| EN-GJL-200 | |
| ASTM class 30 | |
| Instalación: | |
| Rango de temperaturas ambientes: | -20 .. 55 °C |
| Presión de trabajo máxima: | 16 bar |
| Presión máxima a la temp. declarada: | 16 bar / 120 °C |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tipo de conexión: | DIN |
| Tamaño de la conexión: | DN 200 |
| Presión nominal para la conexión: | PN 16 |

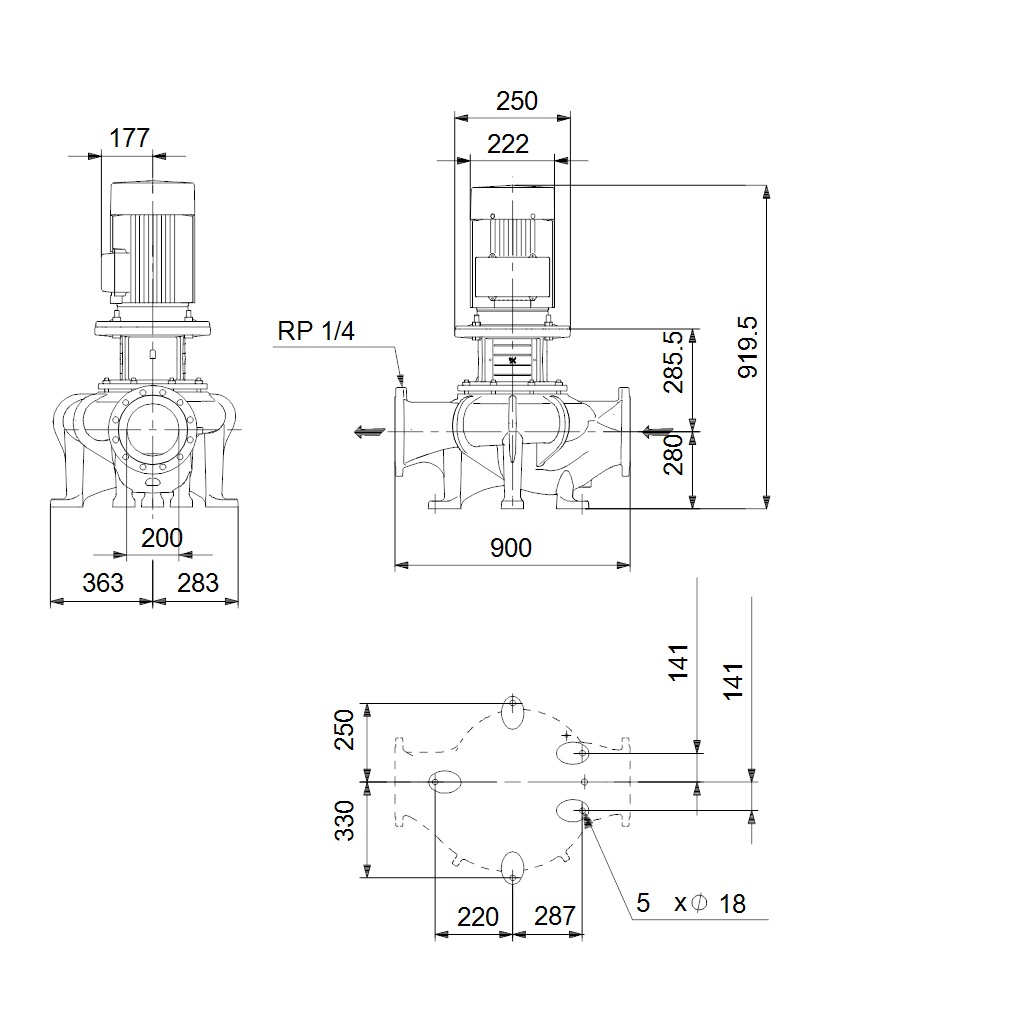

| Longitud puerto a puerto: | 900 mm |
| Tamaño de la brida del motor: | FF215 |

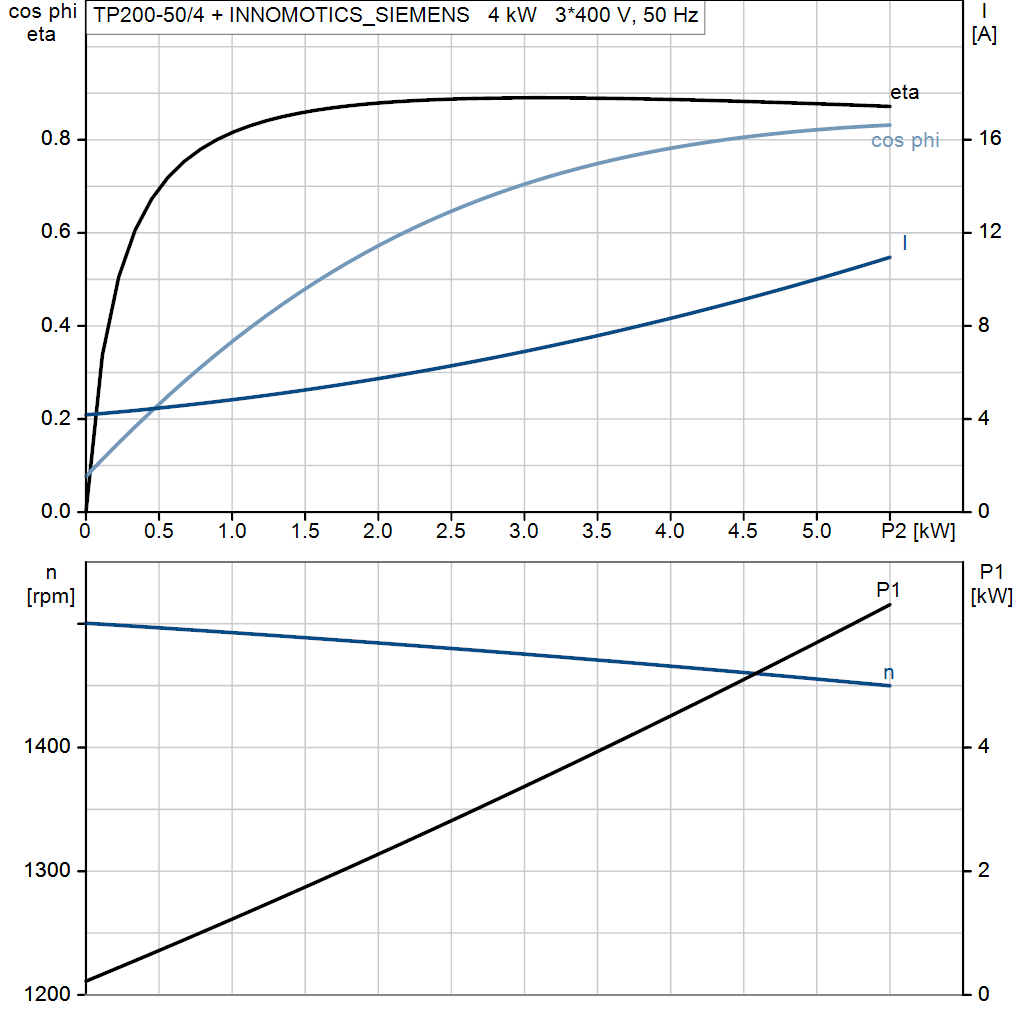

| Datos eléctricos: | |
| Tipo de motor: | INNOMOTICS_SIEMENS |
| Potencia nominal - P2: | 4 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 380-420D/660-725Y V |
| Intensidad nominal: | 7.9/4.6 A |
| Intensidad de arranque: | 710 % |
| Cos phi - factor de potencia: | 0.82 |
| Velocidad nominal: | 1460 rpm |
| Eficiencia: | IE3 88,6% |
| Clase eficiencia IE: | IE3 |
| Eficiencia del motor a carga total: | 88.6 % |
| Eficiencia del motor a una carga de 3/4: | 89.2 % |
| Eficiencia del motor a una carga de 1/2: | 88.6 % |
| Número de polos: | 4 |
| Grado de protección (IEC 34-5): | IP55 |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 83V15213 |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 258 kg |
| Peso bruto: | 296 kg |
| Volumen de transporte: | 0.939 m³ |
| VVS danés n.º: | 381719050 |
| Finés: | 4616163 |
| País de origen.: | HU |
| Tarifa personalizada n.º: | 84137051 |
Piezas de repuesto
| Part Number | Product Name |
|---|---|
| 96847117 | Kit de eje de bomba |
Aplicaciones
- Aire acondicionado en edificación comercial — Mejore la comodidad del usuario y reduzca los costes de vida con bombas inteligentes que se integran fácilmente en su sistema de refrigeración basado en aire o hidráulico.
category
- Bombas en líneaLas bombas en línea monoetapa se utilizan normalmente en edificios comerciales para aplicaciones de aire acondicionado y calefacción. Estas bombas están equipadas con cierres de eje mecánicos y motores de tipo estándar. Presentan acoplamiento cerrado, lo que quiere decir que la bomba y el motor son dos unidades independientes, lo que las hace menos sensibles a las impurezas presentes en el líquido bombeado.
