Grundfos NBE 65-200/219 A-F-A-GQQE (96539158)
Producto ID: 96539158
Solicitud de precio y disponibilidad

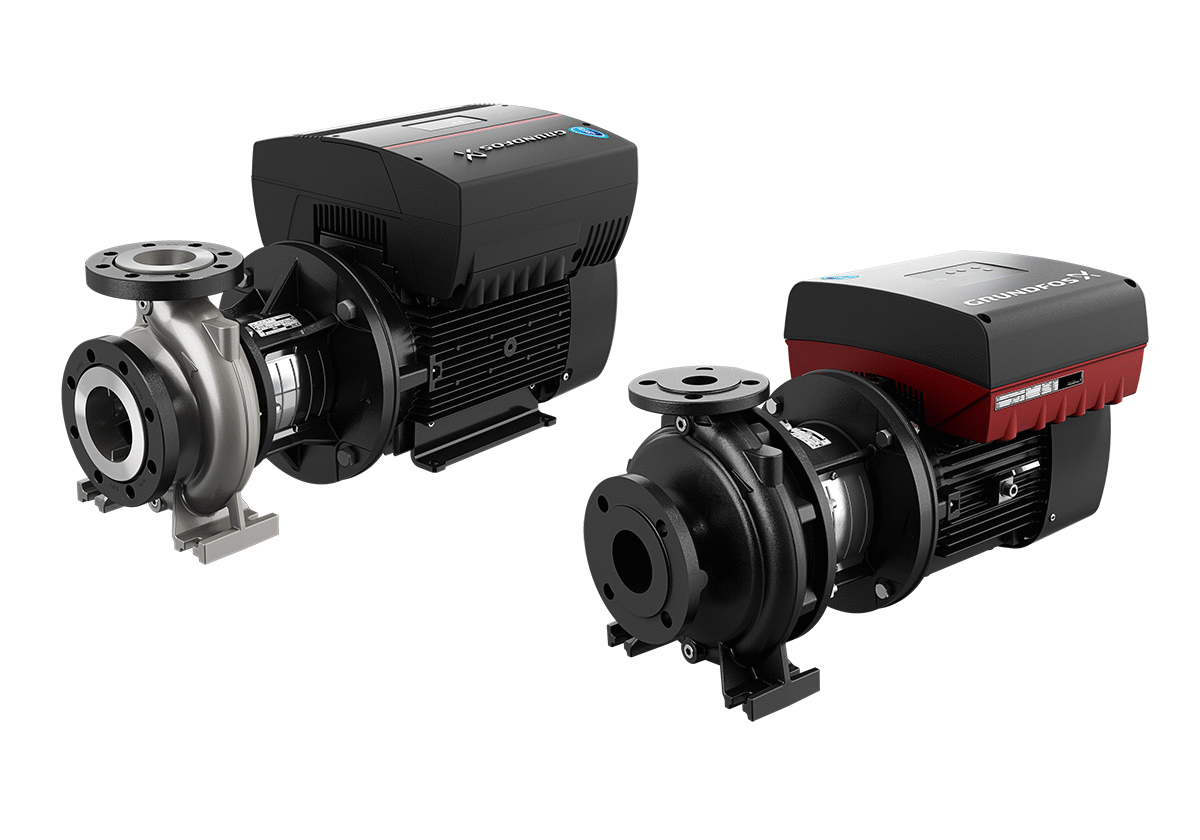

Grundfos NBE 65-200/219 A-F-A-GQQE (96539158)
Bomba centrífuga monocelular no autocebante, homologada según DIN.
Se utiliza para el bombeo de líquidos no densos, limpios o ligeramente contaminados sin sólidos abrasivos o de fibra larga.
El impulsor está equilibrado hidráulica y dinamicamente.
Caracteríticas de la bomba:
|
La bomba está equipada con un motor trifásico MGE con bridas IEC, convertidor de frecuencia y controlador PI integrados en la caja de conexiones del motor. No es necesaria protección adicional del motor ya que tanto el motor como los componentes electrónicos están protegidos mediante protección incorporada contra sobrecarga y temperatura.
Se puede conectar un sensor externo si se requiere un funcionamiento controlado de la bomba basado por ejemplo en el caudal, presión diferencial o temperatura.
Un panel de control permite ajustar tanto los puntos de ajuste requeridos como la bomba (funcionamiento MÍN, MÁX o Parada). El panel de control tiene luces testigo para indicación de funcionamiento y fallo.
Se puede comunicar con la bomba mediante el control remoto R100 de Grundfos, que permite efectuar más ajustes y también la lectura de parámetros tales como "Valor actual", "Velocidad", "Entrada de potencia" y "Consumo".
La caja de conexiones tiene terminales para la conexión de:
|
| Specification | Value | |
|---|---|---|
| Líquido: | ||
| Líquido bombeado: | Agua | |
| Rango de temperatura del líquido: | -25 .. 90 °C | |
| Liquid temperature during operation: | 20 °C | |
| Densidad: | 998.2 kg/m³ | |
| Técnico: | ||

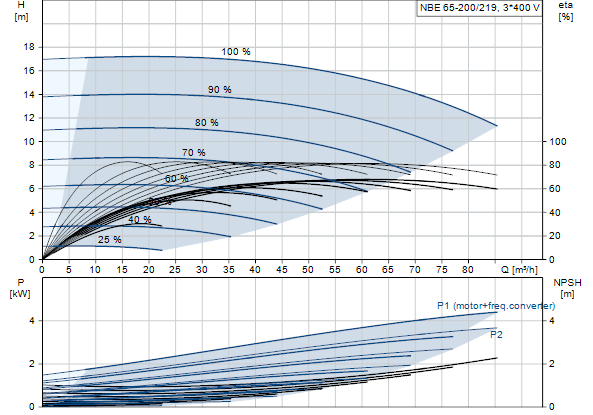

| Caudal nominal: | 64.2 m³/h | |
| Altura nominal: | 14.1 m | |
| Diámetro real del impulsor: | 219 mm | |
| Impulsor nominal: | 200 mm | |
| Código del cierre. 1: | Tipo 2:Cara giratoria 3:Cara estacionaria 4:Cierre secunda.: GQQE | |
| Materiales: | ||
| Cuerpo hidráulico: | Fundición | |
| EN-JL1040 | ||
| Impulsor: | Fundición | |
| EN-JL1030 | ||
| ASTM A48-30 B | ||
| Instalación: | ||
| Temperatura ambiental máxima: | 40 °C | |
| Presión de trabajo máxima: | 16 bar | |

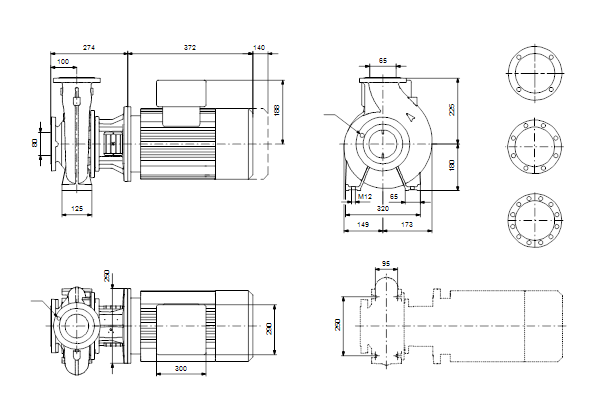

| Tipo de brida: | DIN | |
| Aspiración: | DN 80 | |
| Descarga: | DN 65 | |
| Presión: | PN 16 | |
| Datos eléctricos: | ||
| Tipo de motor: | 112MC | |
| Clase eficiencia IE: | IE2 | |
| Potencia nominal - P2: | 4 kW | |
| Frecuencia de alimentación: | 50 Hz | |
| Tensión nominal: | 3 x 380-480 V | |
| Corriente nominal: | 8.10-6.60 A | |
| Cos phi - Factor de potencia: | 0.94-0.92 | |
| Velocidad nominal: | 180-1760 rpm | |
| Eficiencia: | IE2 86,6% | |
| Número de polos: | 4 | |
| Grado de protección (IEC 34-5): | IP55 | |
| Clase de aislamiento (IEC 85): | F | |
| Otros: | ||
| Peso neto: | 88 kg | |
| Peso bruto: | 96 kg | |
| Volumen: | 0.324 m3 | |
