Grundfos MTB 65-160/171 A-F-A-BQQV (96580750)
Producto ID: 96580750
Solicitud de precio y disponibilidad
Grundfos MTB 65-160/171 A-F-A-BQQV (96580750)
Grundfos MTB 65-160/171 A-F-A-BQQV (96580750)
MTB 65-160/171 A-F-A-BQQV

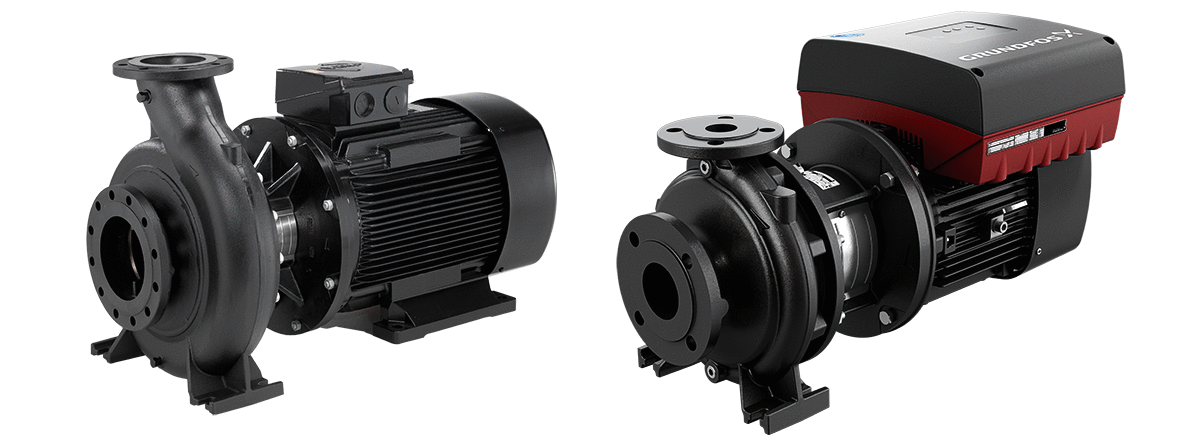

Las bombas para maquinas de herramientas MTB son bombas centrífugas con conexiones de aspiración axial y de descarga radial. La bomba se acopla directamente con un motor estándar totalmente cerrado y refrigerado por ventilación. Las dimensiones principales están establecidas según las normas estándar IEC y DIN.
Las bombas MTB están especialmente diseñadas para el trasiego de líquidos conteniendo partículas sólidas en aplicaciones con máquinas de herramientas. Las aplicaciones típicas incluyen:
o Centros de maquinados o Unidades de refrigeración o Máquinas de triturar o Tornos de tornear o Servicios de lavado.
| Specification | Value | |
|---|---|---|
| Técnico: | ||

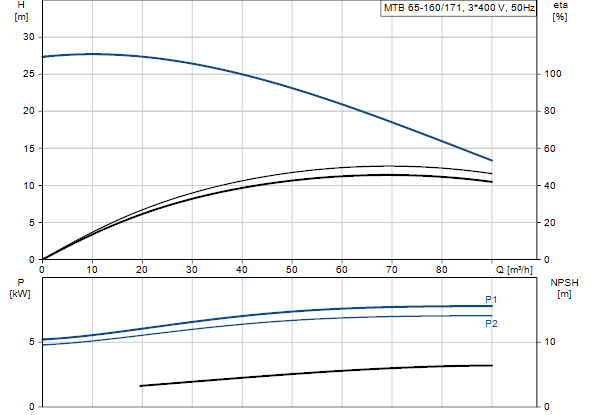

| Caudal nominal: | 60 m³/h | |
| Altura nominal: | 21.1 m | |
| Diámetro real del impulsor: | 171 mm | |
| Código del cierre. 1: | Tipo 2:Cara giratoria 3:Cara estacionaria 4:Cierre secunda.: BQQV | |
| Tolerencia de curva: | ISO 9906:1999 Annex A | |
| Materiales: | ||
| Cuerpo hidráulico: | Fundición | |
| EN-JL1040 | ||
| ASTM A48-40 B | ||
| Impulsor: | Fundición | |
| EN-JL1030 | ||
| ASTM A48-30 B | ||
| Instalación: | ||
| Temperatura ambiental máxima: | 60 °C | |
| Presión de trabajo máxima: | 16 bar | |
| Tipo de brida: | DIN | |
| Aspiración: | DN 80 | |
| Descarga: | DN 65 | |
| Presión: | PN 16 | |
| Líquido: | ||
| Líquido bombeado: | Agua | |
| Rango de temperatura del líquido: | 0 .. 90 °C | |
| Liquid temperature during operation: | 20 °C | |
| Densidad: | 998.2 kg/m³ | |
| Datos eléctricos: | ||
| Tipo de motor: | 132SB | |
| Clase eficiencia IE: | IE3 | |
| Potencia nominal - P2: | 7.5 kW | |
| Frecuencia de alimentación: | 50 Hz | |
| Tensión nominal: | 3 x 380-415 D/660-690 Y V | |
| Corriente nominal: | 14,4-14,0/8,30-8,10 A | |
| Intensidad de arranque: | 780-910 % | |
| Cos phi - Factor de potencia: | 0.88-0.86 | |
| Velocidad nominal: | 2910-2920 rpm | |
| Eficiencia: | IE3 90,1% - IE3 90,4% | |
| Rendimiento del motor a carga total: | 90.1 % | |
| Rendimiento del motor a 3/4 de carga: | 90.8 % | |
| Rendimiento del motor a 1/2 carga: | 90.8 % | |
| Número de polos: | 2 | |
| Grado de protección (IEC 34-5): | 55 (Protect. water jets/dust) | |
| Clase de aislamiento (IEC 85): | F | |
| Otros: | ||
| Peso neto: | 85 kg | |
| Peso bruto: | 110 kg | |
