Información de la luz ultravioleta

Contenidos:

- Efecto de los ultravioleta
- UV-C Produccion
- Dosis de ultravioleta
- Relacion dosis/destruccionose/Destruction Relationship
- Aplicaciones
- Tudos de arco de media y alta presion
- Lamparas de baja preison
- Camaras de irradiacion
- Configuracion simple de tubo de arco
- Control de la intensidad de los UV
- Medicion del sistema

Por los últimos 100 años la ciencia ha reconocido los efectos bactericidas del área ultravioleta del espectro electromagnetico.

Las longitudes de onda específicas responsables de esta reacción se sitúan entre 240 - 280 nanómetros (designados el nm) con una longitud de onda máxima de 265 nm. y se conocen como uv-c,

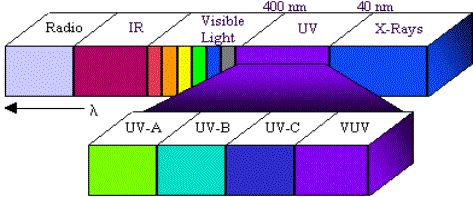

Fig.(1) muestra: Uv-c en el espectro de la radiación electromágnetica

La figura(2) muestra: La curva espectral de la distribución de la energía para la acción germicida y la distribución de energía espectral para las lámparas UV de la presión baja y media

Vuelta al indice

EFECTO DEL ULTRAVIOLETA

Cuando un microorganismo se expone a Ltv-c, los núcleos de las células, debido a los procesos photolytic, esto modifica la; división de la célula, y por lo tanto la reproducción es prevenida.

UV-C PRODUCTION

La fuente de ultravioleta es basicamente una fusion de un tubo de silicio cuarzo, tipicamente de con un diametro comprendido entre 15mm y 25mm y con una longitud que va desde 100mm hasta 1200mm. El gas inerte con el cual el tubo es llenado proporciona la descarga primaria y la accion necesaria para excitar y vaporizar los minusculos depositos de mercurio.

La baja presion de la lampara UV es solo capaz de producir lineas entre 185nm y 254nm. Un aumento en el suministro presente causa que la lampara de UV se caliente rapidamente aumentando la presion del mercurio para producir la tipica presion media espectral de salida mosatrada en la figura 2.

Vuelta al indice

DOSIS ULTRAVIOLETA

La dosis UV es el producto de la intensidad de UV (expresado como energia por unidad de area)

Por lo que:- DOSIS = I x T

Esto es comunmente expresado como 1mj/cm=2 micro vatio segundo/cm2

La minima dosis pared expresada por Willand da al usuario el aseguramiento garantizado del exito del suceso. Las dosis medias y acumulativas son ofrecidas por otros dependiendo de las caracteristicas de turbulencia del flujo las cuales pueden desaparecer cuando el flujo es variable.

Willand recomendara la dosis de UV apropiada para cada aplicacion dentro de la calidad del agua, envejeciendo tubos de arco , standar industriales y desafios microbiologicos.

Vuelta all indice

RELACION DOSIS/DESTRUCCION

la relacion entre la dosis y la destruccion lograda de un micro organismo objetivo puede ser resumiad como sigue:

Donde:
N = El numero inicial de micro organismos objetivo
No = Numero de organismos objetivo despues del tratamiento
K = Constante asociada con los organismos objetivo
D = Dosis

Segun la formula arriba indicada doblar la relación de la dosis aplicada aumentará la destrucción en un factor de 10. Por lo tanto doblar la dosis requerida para la destrucción del 90% producirá la destrucción del 99% de los organismos objetivo, si se triplica la dosis producirá una destrucción 99,9% de los organismos objetivo, etcétera.

Algunos valores de la destrucción del 90% se demuestran en fig. 3 y la relación entre la dosis y la destrucción UV se demuestra en fig.4

FIG. 3.- REQUERIMIENTOS DE DOSIS- COMUN MICRO-ORGANISMOS;

Species

Dose (mJ/cm2)
Bacillus subtilis (spore) 12.0
Clostridium tetani 4.9
Legionella Pneumophilla 2.04
Pseudonomas aeruginosa 5.5
Streptococcus feacalis 4.5
Hepatitis A virus 11.0
Hepatitis Poliovirus 12.0
Saccharomyces cervisiae 6.0
Infectious pancreatic necrosis 60.0

Fig. 4. - DOSIS de E.coli (indicador patogeno transmitido por el agua) = 5,4 mJ/cm2

Dose mJ/cm2 Reduction in number of live microorganisms
5.4 90.0%
10.8 99.0%
16.2 99.9%
21.6 99.99%
27.0 99.999%

Vuelta al indice

APLICACIONES

DESINFECCION

  • LIQUIDOS :- Agua, Siropes, Emulsiones,Sal.
  • SUPERFICIE    :- Empaquetando, Transportadores, Alimento, Superficies De trabajo.
  • GASES/AIRE   :- Preoaracion de comida, limpieza de cuartos, Aire acondicionado.

REACCIONES FOTOQUIMICAS

  • OXIDACION :- TOC reduccion, Ozono destruccion, Separacion del cloro.
  • CATALiSIS  :- Separacion del pesticida, tratamiento de aguas residuales, recuperacion del suelo.
  • DESODORIZACIÓN:- Aguas residuales y emisiones industriales.

Vuelta al indice

TUBOS DE ARCO DE MEDIA Y ALTA PRESION

Los indices de potencia son desde 0.4KW hasta 7.0KW con una capacidad de tratamiento maximo de 600 m3/hour con una lampara simple.

La alta energia de salida es igual de efectiva tanto en fliudos calientes como en fluidos frios.

El espectro ancho de salida lo lleva a cabo mas eficientemente que las lamparas de baja presion en los flujos > 13m3/hora. La conversion de la potencia de entrada a la salida del biocida es > 15%.

La vida util de los tubos de arco esta entre 4000 - 8000 horas dependiendo de las condiciones de operatividad.

Todo el espectro va desde 185 hasta 480nm disponible para reacciones fotoquimiucas.

Vuelta al indice

LAMPARAS DE BAJA PRESION

Ideales para situaciones de flujos bajos con indices de potencia desde 15w hasta 200w.

La longitud de onda simple tinene una salida de 254nm.

Conversion a UV-C tipicamente 30% - 35%.

120 - 200 vatios las lamparas no se afectan por las temeraturas del agua.

Vuelta al indice

CAMARA DE IRRADIACION

El proceso de desinfeccion hace que las exposicion de los fluidos con contaminacion microbiologica a una fuente de energia UV la cual es montada centricamente dentro de la camara de irradiacion.

Lenntech han creído siempre que el diseño correcto del compartimiento es una parte significativa de desinfección eficaz y modelo por ordenador es usado para establecer el flujo turbulento, que asegura buena mezcla y la exposición equilibrada en los flujos altos y bajos y las características del tiempo de residencia.

Los sistemas UV de Lenntech diseñan equipos de modo que la dosis esté EN LA PARED, EN EL FINAL DE LA VIDA de la LÁMPARA. Esto protege el proceso contra el tratamiento inadecuado posible que puede ocurrir a traves del circuito corto cuando son; utilizadas las dosis medias y acumulativas.

El acabado interno de la alta calidad evita el sombreado y otras trampas bacterianas.

En los compartimientos han sido fabricados integralmente puertos de la muestra, sumideros y salidas de aire como estándar.

La orientación de la entrada y del enchufe, el tamaño y la terminación del final están a la especificación de los clientes para ayudar a la instalación

Vuelta al indice

CONFIGURACION DE TUBO DE ARCO SIMPLE

La sola configuración del tubo del arco realza grandemente funcionamiento. Una lámpara de la alta intensidad es capaz de la desinfección hasta 600m3/hour. La supervisión UV de la intensidad es positiva, simple, eficaz y probada.

el Multi-tubo diseña utilizar cantidades de lámparas de la presión baja contenidas en problemas hidráulicos y mecánicos de un presente del compartimiento. El mantenimiento es desperdiciador de tiempo y costoso. Los bafles se requieren para introducir turbulencia y con el efecto que sombrea de éstos es posible que el agua untreated pase a través del compartimiento blindado del monitor.

Vuelta al indice

SUPERVISIÓN UV DE LA INTENSIDAD

Los monitores de la intensidad de Willand responden a uv-c. El monitor es la salvaguardia del cliente que la unidad está funcionando en la salida eficiente. Cuando se alcanza el umbral uv-c bajo de la salida se inicia una alarma. La salida del monitor se puede ligar a las unidades de BEM o del PLC para asegurar la operación de planta óptima.

Vuelta al indice

MEDICIONES; DEL SISTEMA;

Para asegurar a clientes se proveen de la unidad correcta para el uso previsto que le recomendamos pongase contacto con Lenntech UV para arreglar una cita con un consultor entrenado de Lenntech.

La información necesaria para clasificar correctamente una unidad de Lenntech incluye, pero no se limita:

1. Flujo máximo (litros por segundo o galones por minuto). 2. Muestra flúida para la prueba libre de la transmisión.

3. Desafío microbiológico.

4. Estándar requerido después del tratamiento UV.

Toda la informacion suministrada esta dentro de una estricta confidencialidad.
