Membranas de espiral

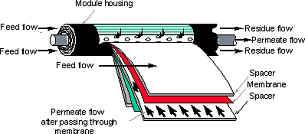

Las membranas de espiral consisten en dos capas de membrana, situadas en un tejido colector de permeados. Esta funda de membrana envuelve a un desagüe de permeados situado en posición central (ver figura de abajo). Esto hace que la densidad de embalaje de las membranas sea mayor. El canal de entrada del agua se sitúa a una altura moderada, para prevenir la obstrucción de la unidad de membrana.

Las membranas de espiral son usadas solamente para aplicaciones de nanofiltración y ósmosis inversa (RO).

Membrana de espiral

Membranas almohadiformes

Las membranas que constan de placas planas se llaman membranas almohadiformes. El nombre de almohadiforme viene de la forma de almohada que tienen dos membranas cuando son empaquetadas juntas en una unidad de membrana. Dentro de la “almohada” hay una placa de apoyo, que se ocupa de la solidez.

Dentro del módulo se encuentran muchas almohadas con un cierto espacio de separación entre ellas que depende del contenido en sólidos disueltos del agua residual. El agua fluye de dentro afuera a través de las membranas. Cuando el tratamiento ha sido realizado, el permeado se recoge en el espacio entre las membranas, desde donde es sacado a través de cañerías.
