Filtro de cable tejido

La tela de cable tejido es ampliamente usada para la filtración y está disponible en una amplia gama de materiales y tamaños de poro. Puede ser tejida en cualquier material lo suficientemente dúctil como para que se le pueda dar una forma de cable. Los materiales más adecuados son el bronce de fósforo, el acero inoxidable y el monel (aleación del níquel). Otros materiales ampliamente usados incluyen las aleaciones de aluminio, el cobre corriente, el acero dulce o el acero dulce recubierto.

El mínimo tamaño de partícula de cable que puede ser usado depende de la aleación, la fuerza requerida, la temperatura y la corrosión.
La malla se describe por medio de la forma del tejido. Una malla cuadrada es la forma normal en un tejido corriente o cruzado.

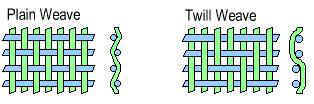

Tejido corriente Tejido cruzado

Para calcular los tamaños de malla tiene que contar el número de aberturas desde el centro de cualquiera de los cables hasta el centro de un cable paralelo que esté a una distancia de una pulgada. El número de aberturas es el tamaño de malla. De forma que una malla 2 significa que hay dos pequeños cuadrados en una pulgada linear de malla. Una malla 100 tiene 100 aberturas, y así sucesivamente. Observe, sin embargo, que a la vez que el número que describe la malla aumenta, el tamaño de partícula disminuye. Las mallas pueden hacerse con cables de diferentes anchos. Cuanto más anchos sean los cables, más pequeña será la partícula que podrá atravesar esa malla, y viceversa.

Malla 2
Pulgadas lineares

Se puede usar la siguiente fórmula para calcular el espacio entre los cables:

1 pulgada
espacio entre los cables = -------------------- - ancho del cable (en pulgadas)
número de malla

25,4 mm
espacio entre los cables = --------------------- - ancho del cable (en mm)
número de malla

Cuando se trabaja con estas fórmulas se debe tener cuidado con las unidades de pulgadas. Hay una diferencia entre la pulgada inglesa (25,4 mm) y la pulgada métrica de 27,07 mm, por lo cual la última es usada muy raramente.

La malla se describe más generalmente por la apertura (espacio entre cables), por ejemplo.

Gruesa – apertura de 1 a 2 mm
Media – apertura de 0,18 a 0,95 mm (180 a 950 mm)
Fina – apertura de 0,020 a 0,160 mm (20 a 160 mm)

La mejor manera de prevenir malentendidos es la descripción de la malla a través de las siguientes características:

- El tipo de aleación metálica
- El espacio entre los cables
- El ancho del cable

Por ejemplo:

· Una gasa de acero inoxidable número 4 con un ancho de cable de 1,2 mm puede describirse mejor como:

gasa de acero inoxidable
espacio entre los cables 5,15 mm
ancho de cable (diámetro) 1,2 mm

· Una gasa de monel número 50 con un ancho de cable de 0,20 mm (200 micras) puede describirse mejor como:

gasa de monel
espacio entre los cables 308 micras
ancho de cable (diámetro) 0,20 mm (200 micras)

La micra es otra medida que usamos para medir el tamaño de malla. Una micra es una millonésima de metro o veinticinco milésimas de pulgada.

Abertura, área abierta

La abertura expresa el área abierta de la tela. Las mallas de metal están formadas por espacios abiertos (agujeros) y material. El área abierta es el área total de los agujeros dividido por el área total de la tela y se expresa en porcentaje. En otras palabras, el área de apertura describe qué cantidad de la malla metálica es espacio abierto. Este parámetro puede ser calculado por medio del número de malla y el ancho del cable (D). Con estas dos informaciones es posible obtener el espacio entre los cables y la abertura para cualquier número de malla existente.

1 pulgada
espacio entre los cables (L) = --------------------- - D (en pulgadas)
número de malla

25,4 mm
espacio entre los cables (L) = --------------------- - D (en mm)
número de malla

L²
abertura = 100 x ----------- (en %)
(L + D)²

Para un manejo más sencillo se puede utilizar la siguiente tabla, que proporciona la abertura y también la relación entre el espacio que hay entre los cables y el ancho del cable para cada número de malla.

Ejemplo:
